perkenalan produk

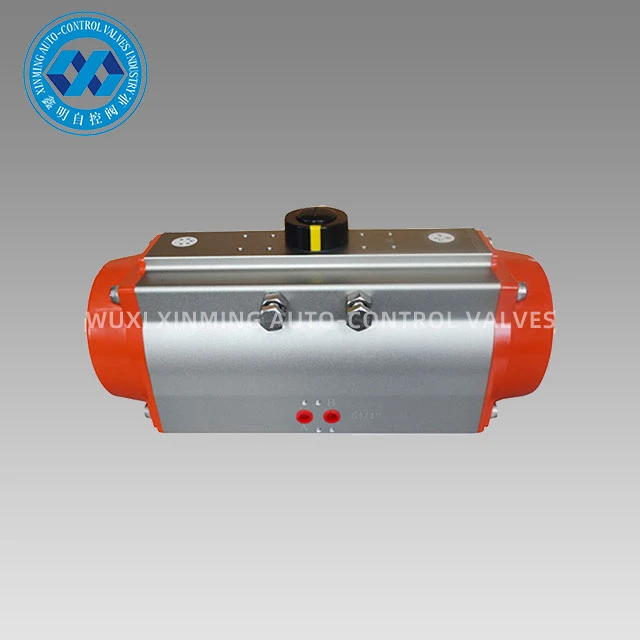

Hard Anodizing Pneumatic Actuator memiliki struktur rak-dan-pinion double-piston yang ringkas dengan roda gigi yang presisi dan torsi keluaran yang stabil; badan silinder terbuat dari paduan aluminium ekstrusi, anodized, dengan permukaan yang keras dan ketahanan aus yang kuat; dapat dipasang sesuai kebutuhan. Katup, perangkat gema, pengatur posisi (indikasi pembukaan), triplet, dan mekanisme pengoperasian manual. Katup bola yang cocok, katup kupu-kupu dan katup stroke sudut lainnya.
Fitur desain
1. Badan katup dan piston dianodisasi dengan keras.
2. Kecuali sekrup indikator terbuat dari plastik, semua sekrup lainnya adalah SS304.
3. Torsi keluaran besar dan kecil adalah opsional.
Parameter Teknis
XM ALUMINIUM ALUMINIUM PNEUMATIC OUTPUT TORSI TORSI TABEL
Model | Tekanan udara masukan (satuan: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Torsi keluaran tekanan udara (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Suku Cadang Dan Bahan
Diagram Dimensi
