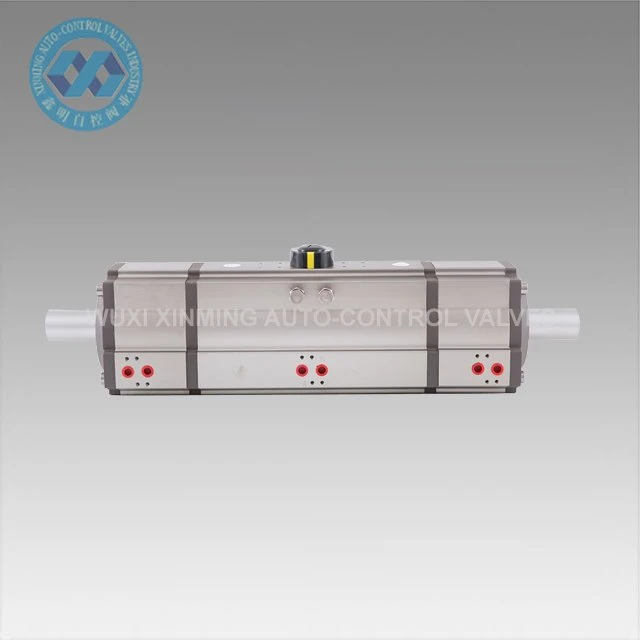

3 Posisi Aktuator Pneumatik

Detail Cepat
Nama merek: XM, dan OEM juga diterima
Ukuran aktuator: 32mm-400mm
Sudut putar: 0 derajat ~180 derajat (±5 derajat )
Rentang Suhu Kerja: -20 derajat ~ ditambah 80 derajat (standar)
-40 derajat ~ ditambah 80 derajat (suhu rendah)
-15 derajat ~150 derajat (suhu tinggi)

Kirim permintaan

Deskripsi

perkenalan produk

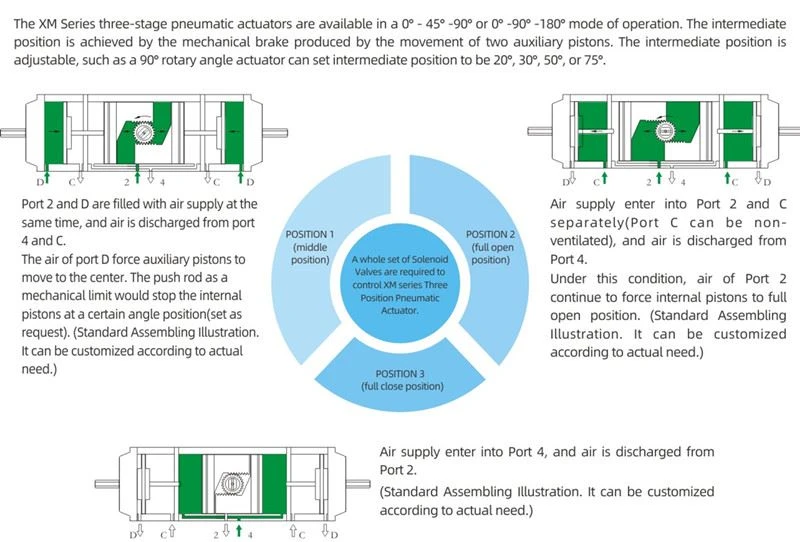

Aktuator pneumatik tiga tahap Seri XM tersedia dalam mode derajat 0 derajat - 45 derajat -90 atau derajat 0 derajat -90 derajat -180 derajat operasi. Posisi tengah dicapai dengan rem mekanis yang dihasilkan oleh gerakan dua piston bantu. Posisi perantara dapat disesuaikan, seperti aktuator sudut putar 90 derajat dapat mengatur posisi perantara menjadi 20 derajat, 30 derajat, 50 derajat, atau 75 derajat.

Detail Cepat

Nama Produk: Aktuator Pneumatik 3 Posisi

Nama merek: XM, dan OEM juga diterima

Ukuran aktuator: 32mm-400mm

Sudut putar: 0 derajat ~180 derajat (±5 derajat )

Rentang Suhu Kerja: -20 derajat ~ ditambah 80 derajat (standar)

-40 derajat ~ ditambah 80 derajat (suhu rendah)

-15 derajat ~150 derajat (suhu tinggi)

Tekanan suplai udara: {{0}}.2~0.8MPa, 10Mpa maks

Koneksi teratas: VDI/VDE3845 NAMUR

Koneksi bawah: ISO 5211 dan DIN3337

Bahan: paduan Aluminium

Struktur: rak dan pinion, piston rak ganda

Perawatan permukaan tubuh aktuator: anodized keras, atau oksidasi celup

Warna Tutup Akhir: abu-abu hitam, hitam, biru tua, biru langit, merah, oranye, hijau, dll.

Sertifikasi: CE, ATEX, SIL3, ISO9001: 2016

Keuntungan Aktuator Pneumatik

1. Terima sinyal gas kontinu dan perpindahan linier keluaran (setelah menambahkan perangkat konversi listrik / gas, itu juga dapat menerima sinyal listrik kontinu), dan beberapa dapat menghasilkan perpindahan sudut saat dilengkapi dengan lengan ayun.

2. Memiliki fungsi positif dan negatif.

3. Kecepatan geraknya besar, tetapi kecepatannya akan menjadi lebih lambat ketika beban bertambah.

4. Gaya keluaran berhubungan dengan tekanan operasi.

5. Keandalan tinggi, tetapi katup tidak dapat dipertahankan setelah sumber gas terganggu (dapat dipertahankan setelah menambahkan katup penahan).

6. Tidak nyaman untuk mewujudkan kontrol segmen dan kontrol program.

7. Perawatan sederhana dan kemampuan beradaptasi yang baik terhadap lingkungan.

8. Daya keluarannya besar.

9, dengan fungsi tahan ledakan.

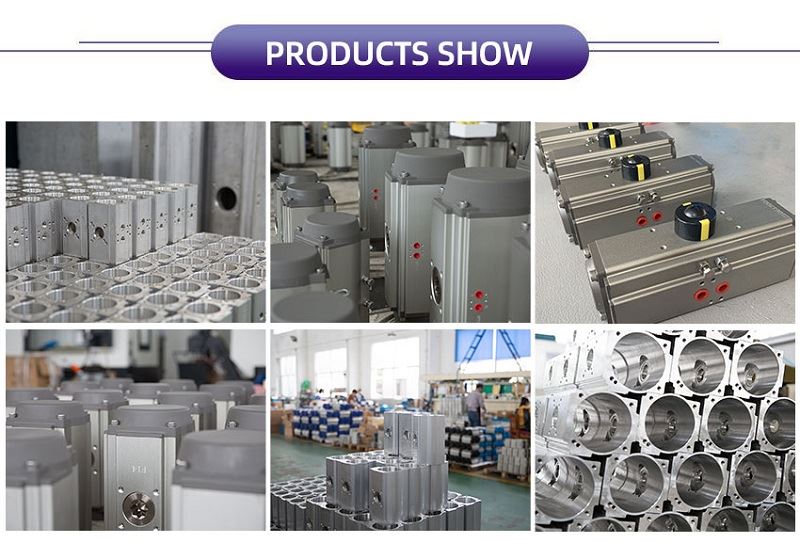

2(1)

Kemampuan Pasokan

Kemampuan Supply: 10000 unit per bulan Pneumatic Rotary Actuator

Pengepakan & Pengiriman

Rincian kemasan: 1). karton terpisah dengan kemasan busa di dalam

2). kasus kayu lapis untuk pengiriman laut

3). Pallet kayu lapis untuk pengiriman udara

Keuntungan

1) Semua suku cadang penting akan diperlakukan dengan anodisasi keras untuk meningkatkan kekuatan hingga tingkat yang tinggi untuk memastikan kinerja dan masa pakai yang baik.

2) Semua proses dibentuk satu kali oleh CNC untuk memastikan akurasi proses dan masa pakai.

Parameter Teknis

XM 3 POSISI PNEUMATIC ACTUATOR OUTPUT TORQUE TABLE

Model	Tekanan udara masukan (satuan: bar)
	3	4	5	6	7	8
	Torsi keluaran tekanan udara (Nm)
XM-DA32-3S	4.6	6.1	7.6	9.2	10.7	12.2
XM-DA40-3S	7.2	9.6	12.0	14.4	16.8	19.2
XM-DA52-3S	12.0	16.0	20.0	24.0	28.0	32.0
XM-DA63-3S	21.7	28.9	36.0	43.4	50.6	57.8
XM-DA75-3S	30.0	40.0	50.0	60.0	70.0	80.0
XM-DA83-3S	46.8	62.4	78.0	93.6	109.2	124.8
XM-DA92-3S	67.6	90.1	112.6	135.2	157.7	180.2
XM-DA105-3S	97.7	130.3	162.9	195.5	228.0	260.6
XM-DA125-3S	150.5	200.6	250.8	301.0	351.1	401.3
XM-DA140-3S	260.7	347.6	433.8	521.4	608.3	695.2
XM-DA160-3S	397.2	529.6	662.0	794.4	926.8	1059.2
XM-DA190-3S	640.2	853.6	1067.0	1280.4	1493.8	1707.2
XM-DA210-3S	798.0	1064.0	1330.0	1596.0	1862.0	2128.0
XM-DA240-3S	1154.3	1539.0	1923.8	2308.5	2693.3	3078.0
XM-DA270-3S	1755.0	2340.0	2924.0	3510.0	4095.0	4680.0
XM-DA300-3S	2291.4	3055.2	3819.0	4582.8	5346.6	6110.4
XM-DA350-3S	3426.0	4568.0	5710.0	6852.0	7994.0	9136.0
XM-DA400-3S	4872.0	6496.0	8120.0	9744.0	11368.0	12992.0
