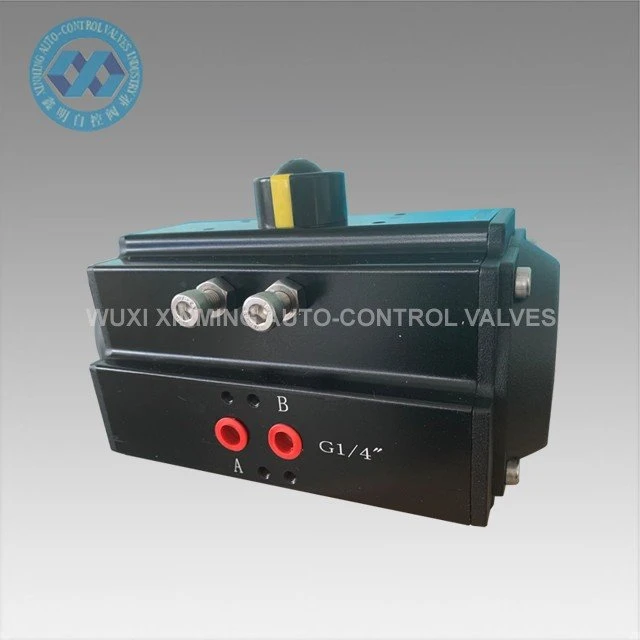

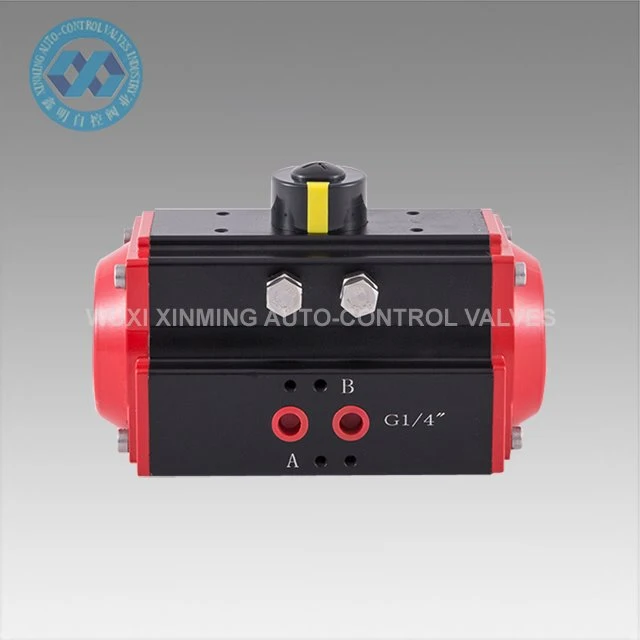

Pengenalan Produk
Pneumatic Rack and Pinion Actuator, juga dikenal sebagai silinder rotasi terbatas, adalah aktuator putar yang digunakan untuk memutar, membuka, menutup, mencampur, mengayunkan, memposisikan, mengarahkan dan fungsi yang lebih mekanis yang melibatkan rotasi terbatas. Pneumatic Rack and Pinion Actuator digunakan untuk mengontrol katup kupu-kupu, katup bola, dan mesin dengan gerakan putar secara otomatis. Presisi die-casting aluminium paduan piston rak ganda dengan perawatan oksidasi keras meningkatkan akurasi sudut putar dan umur tugas. Tubuh aktuator dengan oksidasi keras dapat menghindari goresan secara efektif.
Detail Cepat
Nama produk: Pneumatic Rack dan Pinion Actuator
Nama merek: XM, dan OEM juga diterima
Ukuran aktuator: 32mm-400mm
Sudut putar: 0°~90°(±5°)
Rentang Suhu Kerja: -20 °C~ +80°C(standar)
-40°C~+80°C (suhu rendah)
-15°C~150°C (suhu tinggi)
Tekanan pasokan udara: 0.2 ~ 0.8MPa, 10Mpa maks
Koneksi teratas: VDI/VDE3845 NAMUR
Koneksi bawah: ISO 5211 dan DIN3337
Bahan: Paduan aluminium
Struktur: rak dan pinion, piston rak ganda
Perawatan permukaan tubuh aktuator: anodized hitam
Warna Tutup Akhir: abu-abu hitam, hitam, biru tua, biru langit, merah, oranye, hijau, dll.
Sertifikasi: CE, ATEX, SIL3, ISO9001:2016
Parameter Teknis
XM PNEUMATIC RACK DAN TABEL TORSI OUTPUT AKTUATOR PINION
Pola | Masukkan tekanan udara(unit:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Torsi output tekanan udara (N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Suku Cadang Dan Bahan
Diagram Dimensi
Kemampuan Pasokan
Kemampuan Pasokan: 10000 unit per bulan Aktuator Putar Pneumatik
Pengepakan & Pengiriman
Detail pengepakan: 1). karton terpisah dengan busa kemasan di dalamnya
2). kasus kayu lapis untuk pengiriman laut
3). Palet kayu lapis untuk pengiriman udara
Pelabuhan keberangkatan: Shanghai, Cina
Waktu pimpin:
Kuantitas(Unit) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Est. Waktu (hari) | Barang dalam stok | 7 | 20 | Untuk dinegosiasikan |
Keuntungan
1) Semua suku cadang penting akan diperlakukan dengan hard-anodization untuk meningkatkan kekuatan ke tingkat yang besar untuk memastikan kinerja dan kehidupan tugas yang baik.
2) Semua proses adalah pembentukan satu kali oleh CNC untuk memastikan akurasi proses dan masa tugas.
FAQ
T 1: Kapasitas persyaratan pembayaran?
A 1: T / T, L / C, Western Union.
T 2: Ketentuan trading?
A 2: Sesuai dengan Incoterms 2010, biasanya dengan EXW, FOB shanghai, CFR, CIF dan DDU.
T 3: Validitas kutipan?
A 3: Dalam 30 hari.
T 4: Mode pengiriman?
A 4: Melalui laut, melalui udara, dengan ekspres, atau dengan kereta api.
T 5: Garansi?
A 5: Garansi kualitas satu tahun secara gratis, dan layanan berbayar seumur hidup.
T 6: Instalasi dan pelatihan?
A 6: panduan video normal untuk instalasi. Jika perlu, layanan teknik luar negeri berbayar disediakan.
