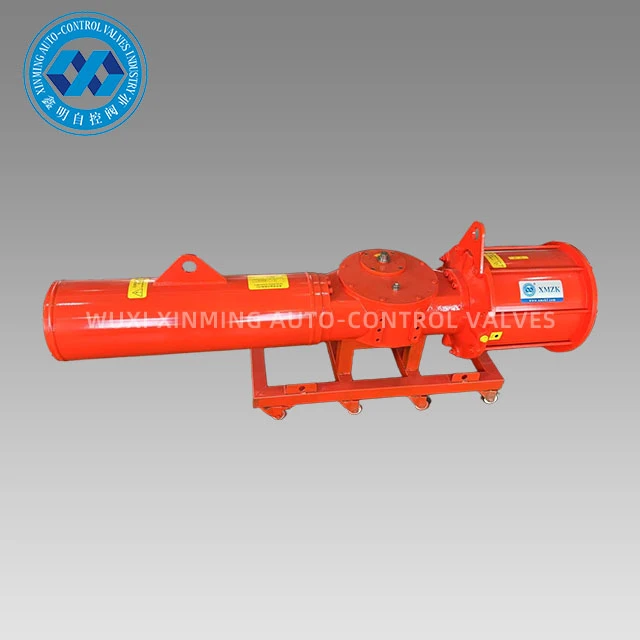

Aktuator Pneumatik Scotch Yoke Pengembalian Pegas

Spring Return Scotch Yoke Pneumatic Actuator adalah-perangkat penggerak dengan keandalan tinggi yang dirancang untuk kontrol katup industri. Katup ini menggunakan mekanisme transmisi Scotch Yoke yang unik untuk mengubah tenaga udara bertekanan menjadi gerakan rotasi 90 derajat, dan mewujudkan fungsi penyetelan ulang otomatis melalui pegas kuat yang terpasang, memastikan bahwa katup dengan cepat kembali ke posisi aman (terbuka penuh atau tertutup penuh) jika terjadi kegagalan udara atau keadaan darurat. Desain modular Aktuator Pneumatik Spring Return Scotch Yoke mendukung antarmuka standar ISO 5211/NAMUR, dapat disesuaikan dengan berbagai jenis katup bola dan katup kupu-kupu, serta dapat dilengkapi dengan sakelar batas, katup solenoid, dan aksesori lainnya untuk kontrol otomatis. Dibandingkan dengan aktuator rak dan pinion tradisional, struktur scotch yoke memiliki efisiensi mekanis yang lebih tinggi dan masa pakai yang lebih lama, serta merupakan pilihan ideal untuk kontrol katup dalam kondisi berbahaya. Konstruksi scotch yoke adalah pilihan yang sangat baik untuk kontrol katup dalam situasi berbahaya karena memiliki masa pakai lebih lama dan efisiensi mekanis lebih tinggi dibandingkan aktuator rak dan pinion konvensional.

Fitur Produk:

1. Ada dua jenis aktuator pneumatik scotch yoke XM: simetris dan miring, sesuai dengan dua karakteristik torsi keluaran yang berbeda. Aktuator scotch yoke miring memiliki torsi awal yang tinggi dan torsi pengoperasian yang rendah, cocok untuk mengontrol katup kupu-kupu. Aktuator scotch yoke simetris memiliki kurva torsi yang lebih seimbang dan terutama cocok untuk kontrol katup bola dan katup sumbat.
2. Cincin O-yang dikemas dengan bahan ganda (karet dan PFA) dapat diterapkan pada berbagai suhu dan kondisi kerja.
Desain cincin dan bantalan O-ganda memastikan stabilitas dan keandalan silinder modular.
3. Torsi keluaran tipe balik pegas XM dapat mencapai lebih dari 140.000Nm, dan torsi keluaran tipe kerja ganda dapat mencapai lebih dari 250.000Nm.
Tekanan kerja: 0,3-0,6MPa.
4. Modul bodi tengah dan modul silinder terbuat dari besi ulet atau baja karbon untuk memastikan kekuatan yang cukup. Struktur keseluruhannya kompak, dan desainnya indah serta terkoordinasi. Batang kuk dan piston memastikan keluaran torsi terbaik.
5. Material komposit dengan gesekan rendah dan tahan lama menghindari kontak langsung antara logam-ke-logam, sehingga perawatan dan penggantian menjadi cepat dan mudah.
6. Poros keluaran memenuhi standar ISO5211 dan NAMUR terbaru. Ukurannya dapat disesuaikan, dan baja tahan karat adalah opsional.
7. Indikator posisi standar NAMUR memudahkan pemasangan aksesori seperti kotak saklar batas dan pengatur posisi.
8. Dua baut sudut independen yang dapat disesuaikan dapat menyesuaikan langkah katup dari -6 derajat hingga 96 derajat, yang membantu memperpanjang masa pakai dudukan katup.

Prinsipnya adalah:

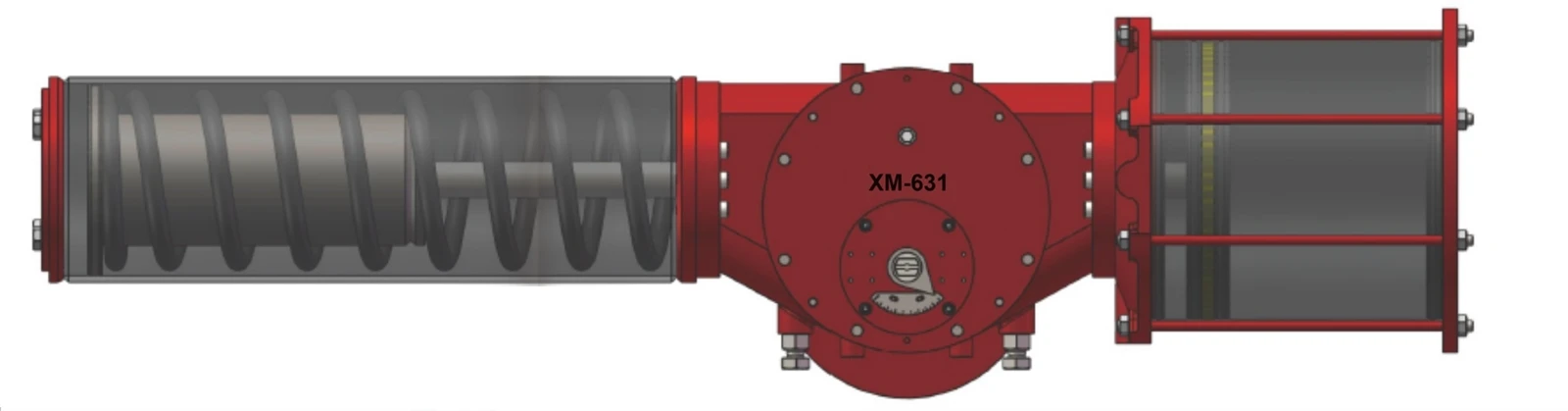

udara terkompresi memasuki ruang untuk mendorong piston melakukan gerakan linier, dan melalui struktur transmisi pin kuk dan alur kuk, gerakan linier piston akan diubah menjadi gerakan putar kuk, dan menggerakkan poros keluaran untuk berputar, sehingga mencapai kontrol katup.
