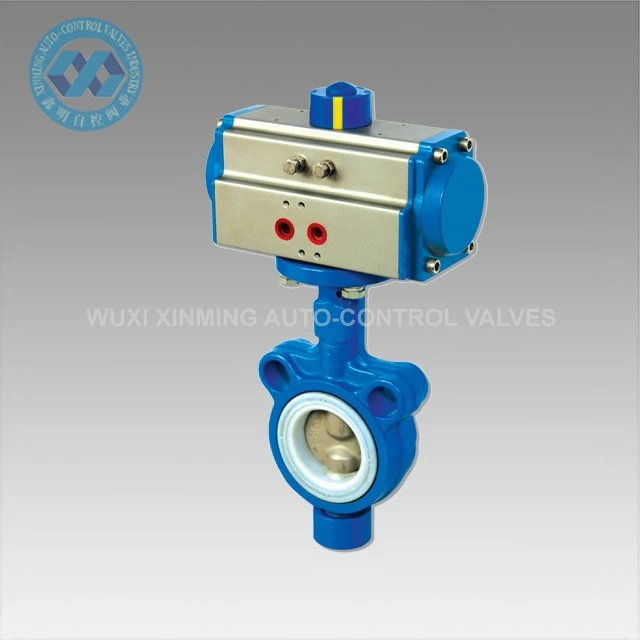

Katup kupu-kupu wafer memiliki struktur sederhana, ukuran kecil, ringan, biaya rendah, kontrol dan pengoperasian yang mudah, area sirkulasi efektif yang besar, pembukaan dan penutupan yang cepat, hemat tenaga kerja, dan kinerja penyegelan yang baik, serta memiliki keunggulan dari segel keras logam dan segel elastis.
Untuk memulai dan menghentikan aliran secara otomatis lebih cepat daripada-katup yang digerakkan motor, yang beroperasi dengan udara bertekanan. Anda harus mengontrol udara ke aktuator menggunakan katup pilot elektrik yang disertakan atau katup hidup/mati manual. Katup tidak memerlukan penurunan tekanan minimum antara saluran masuk dan saluran keluar untuk pengoperasiannya.
Aktuator dipasang langsung ke badan katup untuk meminimalkan pergerakan dan mengurangi keausan. Indikator aliran visual di bagian atas aktuator menunjukkan apakah katup terbuka atau tertutup. Pengabaian manual memungkinkan Anda mengoperasikan katup saat listrik padam.
Detail Produk
| Nama Produk | Katup Kupu-Kupu Wafer |
| Nama merek | XM dan OEM juga diterima |
| Ukuran Katup Kupu-Kupu | 25mm-1000mm |
| Sertifikasi | CE, ATEX, SIL3, ISO9001:2016 |
| Tipe Katup | kupu-kupu |
| Untuk Digunakan Dengan | Air, Minyak, Udara, Gas Alam, Uap, Air Minum |
| Bahan Segel | Karet EPDM, NBR, PTFE, logam-ke-logam |
| Spesifikasi Bertemu | API 609 |

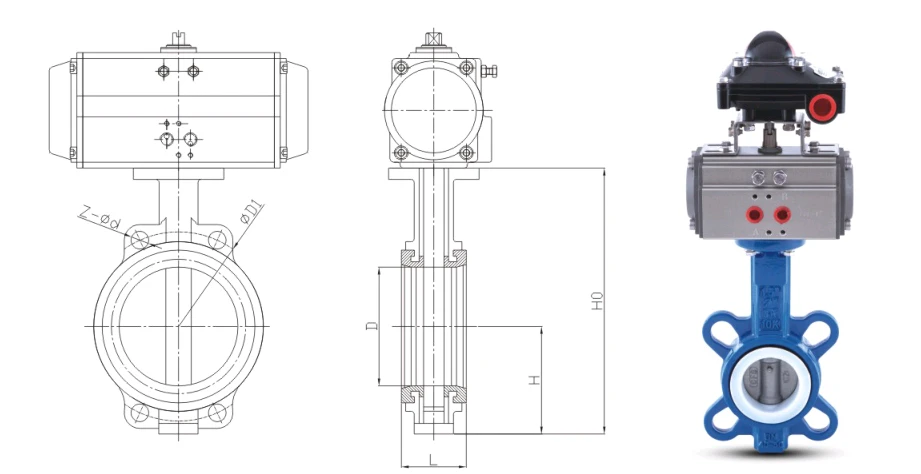

Parameter Teknis:
| Diameter nominalnya | D (mm) | D1 (mm) | Hmm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | inci | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Desain dan manufaktur katup | Menurut standar GB/T12238 | ||||||
| Ukuran flensa katup | Menurut standar GB/T9113, GB/T17241.6 | ||||||
| Panjang struktural katup | Menurut standar GB/T12221 | ||||||
| Inspeksi dan eksperimen katup | Menurut standar GB/T13927 | ||||||
Fitur Produk:
• Ringan dan kompak: Berat kaliber yang sama hanya 1/6 dari katup gerbang, dan ruang pemasangan berkurang 50%
• Segel tingkat gelembung-dua arah: dudukan katup elastis EPDM/NBR/VITON/PTFE, tanpa kebocoran (ISO 5208 Tingkat A)
• Torsi rendah: Pelat kupu-kupu yang efisien +-selongsong pelumas otomatis, mudah dikendarai dengan aktuator manual, pneumatik, dan elektrik
• Perawatan online: Badan katup tidak memanjang ke dalam pipa, dan pelat kupu-kupu dapat ditarik keluar dengan melonggarkan empat baut flensa untuk pembongkaran dan perakitan
• Multifungsi: Dapat dibuka dan ditutup sepenuhnya, dan juga dapat diatur secara akurat dalam kisaran 15 derajat ~ 75 derajat
Aplikasi Produk:
• Air kota: air baku, air bersih, air limbah, isolasi stasiun pompa
• HVAC: AC sentral, pemanas distrik, sirkulasi air pendingin
• Makanan dan obat-obatan: sistem pembersihan CIP/SIP, tingkat sanitasi FDA 3A opsional
• Kimia dan petrokimia: asam lemah dan alkali, pelarut, bubuk, pipa pengangkut pneumatik
• Energi listrik: menara pendingin, kondensat, sistem penyiram api
Kemampuan Pasokan
Kemampuan Pasokan: 1000 unit per bulan, Pneumatic Butterfly Valve
Pengepakan & Pengiriman
Detil pengepakan:
1) Jika jumlahnya besar, kotak kayu lapis
2) Jika jumlahnya kecil, karton atau palet kayu lapis
Pelabuhan keberangkatan: Shanghai, Cina
Waktu Pimpin:
|
Kuantitas (Satuan) |
1-50 |
51-1000 |
＞1001 |
|
Perkiraan. Waktu (hari) |
Barang dalam stok |
30 |
Untuk dinegosiasikan |
Layanan kami
1) hotline 7x24 jam
2) Kontrol kualitas yang ketat
3) Kualitas bagus dengan harga yang menguntungkan
4)Layanan purna-yang sangat baik
5) Dukungan teknis online
6) Waktu pengiriman yang cepat
Tips Seleksi Dan Pemesanan:
Jika media mengandung partikel lebih besar dari atau sama dengan 2 mm, silakan pilih segel keras atau struktur eksentrik ganda.
Jika keselamatan kebakaran diperlukan, pengisi grafit + belat SS316L dapat dipilih.
Menyediakan listrik 24 V/220 V, aksi ganda pneumatik/reset pegas, sakelar batas, set lengkap pengatur posisi.
Jika Anda memerlukan gambar CAD Wafer Butterfly Valve, model 3D, atau solusi penyesuaian proyek, silakan hubungi: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
