Aktuator Putar Pneumatik

Aktuator putar pneumatik menggunakan udara terkompresi untuk menghasilkan energi operasi. Beberapa dirancang untuk kendali jarak jauh katup. Aktuator putar pneumatik tahan lama, memberikan gaya tinggi dibandingkan ukurannya, dan dapat digunakan di lingkungan berbahaya....

Kirim permintaan

Deskripsi

Detail Produk:

Nama Produk	Aktuator Putar Pneumatik
Nama merek	XM dan OEM juga diterima
Ukuran aktuator	32mm-400mm
Sudut putar	0 derajat ~90 derajat (±5 derajat )
Kisaran Suhu Kerja	-20 derajat ~ +80 derajat (standar) -40 derajat ~+80 derajat (suhu rendah) -15 derajat ~150 derajat (suhu tinggi)
Tekanan pasokan udara	0,2~0,8 MPa, maks 10 MPa
Koneksi teratas	VDI/VDE3845 NAMUR
Koneksi bawah	ISO 5211 dan DIN 3337
Bahan	Paduan aluminium
Struktur	rak dan pinion, piston rak ganda
Perawatan permukaan tubuh aktuator	keras-anodisasi
Warna Tutup Akhir	hitam, hitam, biru tua, biru langit, merah, oranye, hijau, dll.
Sertifikasi	CE, ATEX, SIL3, ISO9001:2016

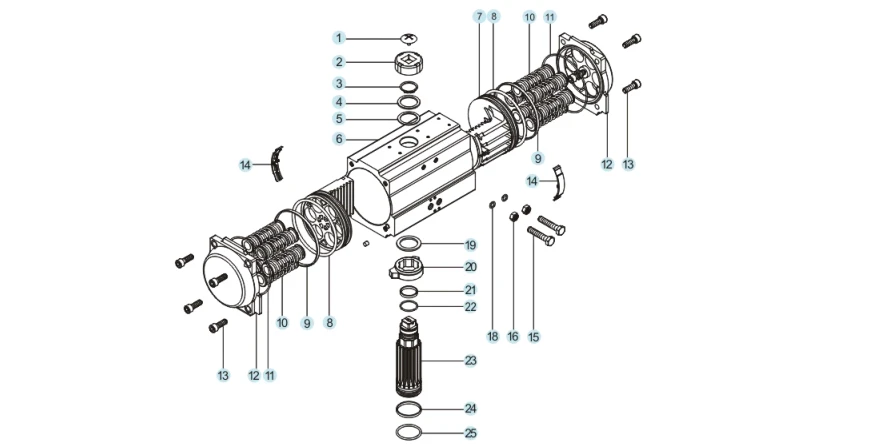

Suku Cadang Dan Bahan:

product-869-448

TIDAK.	Suku Cadang	Kuantitas	Bahan	Perawatan anti korosi	Bahan opsional
1	Sekrup indikator	1	Plastik rekayasa
2	Indikator	1	Plastik rekayasa
3	kliping	1	Baja tahan karat
4	Mesin cuci	1	Baja tahan karat
5	Paking luar	1	Tetrafluoro
6	Tubuh silinder	1	Paduan aluminium	Oksidasi keras, dll.
7	Piston	2	Paduan aluminium	Oksidasi keras	Baja tahan karat
8	Cincin Piston O	2	NBR		VITON/karet silikon
9	Bantalan piston	2	Plastik rekayasa
10	Perakitan musim semi	0-12	Baja pegas	Mencelupkan cat
11	Tutup ujung cincin O	2	NBR		VITON/karet silikon
12	Tutup akhir	2	Paduan aluminium	Lapisan bubuk, dll.
13	Baut penutup ujung	8	Baja tahan karat
14	Panduan piston	2	Plastik rekayasa
15	Baut yang dapat disesuaikan	2	Baja tahan karat
16	Mur sekrup yang dapat disesuaikan	2	Baja tahan karat
17	Spacer sekrup yang dapat disesuaikan	2	Baja tahan karat		Opsional
18	Cincin O sekrup yang dapat disesuaikan	2	NBR		VITON/karet silikon
19	Paking bagian dalam	1	Plastik rekayasa
20	Kamera	1	Baja paduan
21	Bantalan poros atas	1	Plastik rekayasa
22	Cincin O poros atas	1	NBR		VITON/karet silikon
23	Sayap	1	Baja paduan	Pelapisan nikel/pelapisan krom	Baja tahan karat
24	Bantalan poros bawah	1	Plastik rekayasa
25	Cincin O poros bawah	1	NBR		VITON/karet silikon

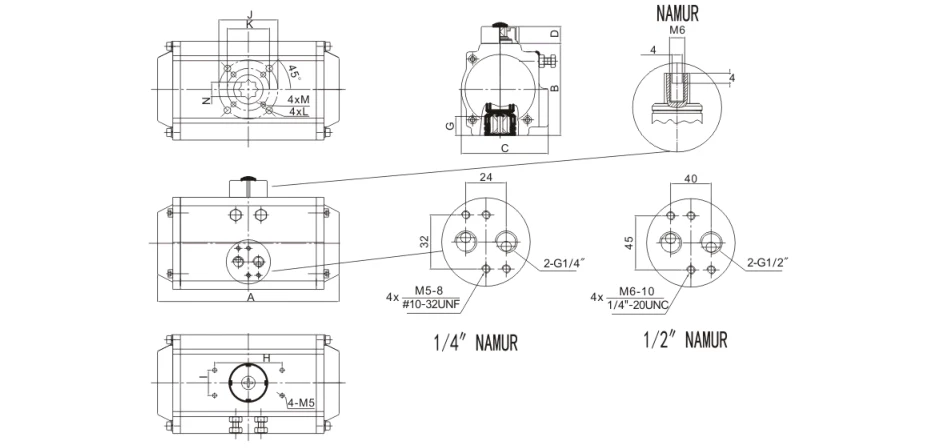

Diagram Dimensi:

product-929-448

Spesifikasi Produk:

Model	A	B	C	D	H×I	G	N	J	K	L	M	Antarmuka sumber-udara
XM-32	110	45.5	49.5	20	50×25	12	9	Φ36	M5×7.5			G1/8"
XM-40	122	60	65	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-52	147	72	72	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-63	167	88	83	20	80×30	18	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-75	184	100	95	20	80×30	20	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-83	210	109	103	20	80×30	21	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-92	262	117	109	20	80×30	22	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-105	268	133	121	20	80×30	26	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-125	301	155	143	20	80×30	27	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-140	394	173	152	20	80×30	32	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-160	458	198	174	20	80×30	34	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-190	528	232	206	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-210	532	257	226	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-240	608	291	260	30	130×30	50	46	Φ165	M20×25			NAMUR G1/4"
XM-270	716	330	294	30	130×30	50	46	Φ165	M20×25			NAMUR G1/2"
XM-300	820	354	336	30	130×30	60	46	Φ165	M20×25			NAMUR G1/2"
XM-350	926	408	385	30	130×30	60	46	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"
XM-400	934	464	516	30	130×30	60	55	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"

Keuntungan

1) Semua suku cadang penting akan diperlakukan dengan anodisasi keras untuk meningkatkan kekuatannya hingga tingkat yang tinggi guna memastikan kinerja dan masa pakai yang baik.

2) Semua proses dibuat-satu kali oleh CNC untuk memastikan akurasi proses dan masa pakai.

Aplikasi

Aktuator putar pneumatik dapat diterapkan pada berbagai lingkungan dalam atau luar ruangan yang mudah terbakar, korosif, berdebu, kuat, radiasi, getaran, dan korosi dan banyak digunakan dalam tenaga listrik, petrokimia, metalurgi, minyak, gas alam, kota, gedung, dan bidang lainnya. Industri kimia, penyulingan minyak, pertambangan, pembangkit listrik, metalurgi, konstruksi, obat-obatan, makanan, gas alam, penelitian ilmiah, dll.

Kemampuan Pasokan

Kemampuan Pasokan: 10.000 unit per bulan, Aktuator Putar Pneumatik

Pengepakan & Pengiriman

Detil pengepakan:

1) Karton terpisah dengan kemasan busa di dalamnya

2) Kotak kayu lapis untuk pengiriman laut

3) Palet kayu lapis untuk pengiriman udara

Pelabuhan keberangkatan: Shanghai, Cina

Waktu Pimpin:

Kuantitas (Satuan)	1-50	51-1000	1001-10000	＞10001
Perkiraan. Waktu (hari)	Barang dalam stok	7	20	Untuk dinegosiasikan

Layanan kami

1) Hotline 7x24 jam

2) Kontrol kualitas yang ketat

3) Kualitas bagus dengan harga yang menguntungkan

4) Layanan purna-yang sangat baik

5) Dukungan teknis online

6) Waktu pengiriman cepat

Tentang Kami:

Wuxi Xinming Auto-control Valves Co., Ltd. mengkhususkan diri dalam pembuatan aktuator pneumatik seri XM bersertifikasi ISO9001 dan katup kontrol otomatis, sesuai dengan standar ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Dengan kemampuan R&D dan fasilitas produksi yang canggih, produk kami melayani beragam industri, termasuk minyak & gas, kimia, dan pembangkit listrik, yang mewujudkan komitmen kami terhadap "Mengutamakan Teknologi, Keunggulan Kualitas" melalui solusi inovatif dan kinerja yang andal.

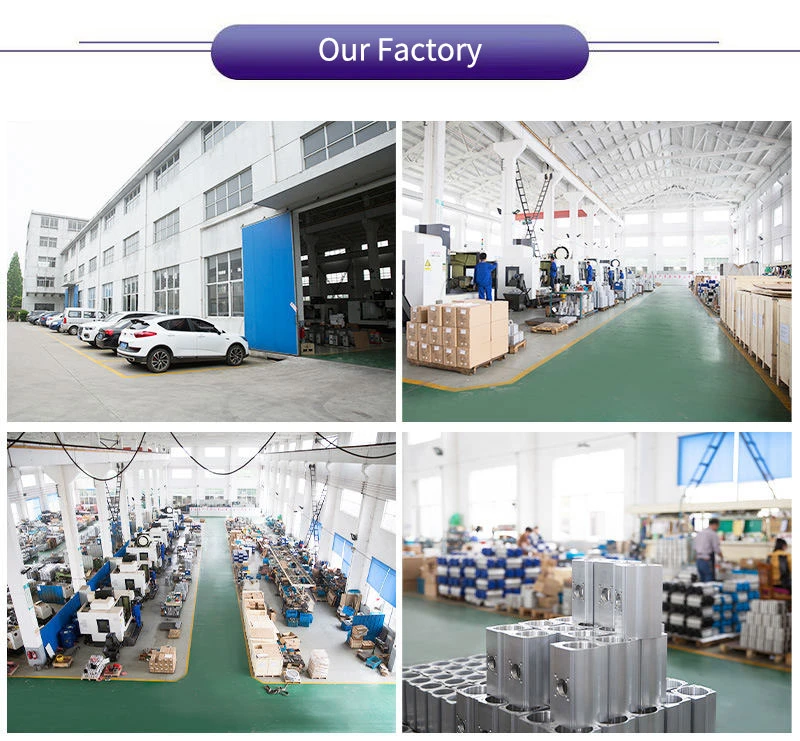

Our Factory
