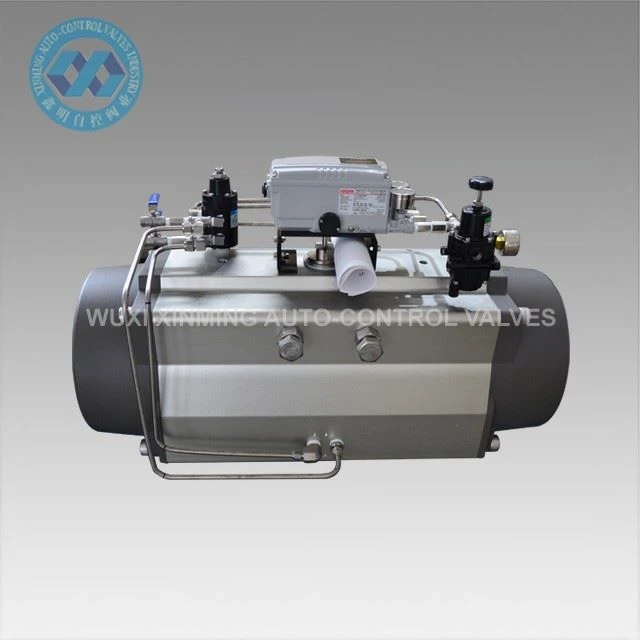

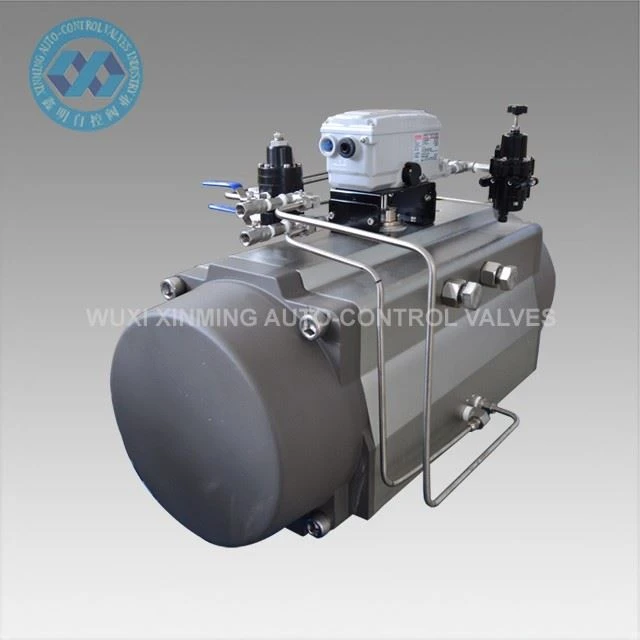

Ikhtisar Produk
Aktuator Pneumatik Rak dan Pinion Bertindak Ganda dirancang untuk mengotomatiskan katup bola-seperempat putaran dan katup kupu-kupu dalam sistem pipa industri. Ini memberikan kontrol pneumatik yang andal untuk pengoperasian katup 0 derajat –90 derajat dan kompatibel dengan antarmuka pemasangan standar seperti ISO 5211 dan NAMUR VDI/VDE 3845.
Ini banyak digunakan dalam sistem otomasi industri yang memerlukan aktuasi katup yang stabil dan terstandarisasi.
Parameter Teknis
| Nama Produk | Aktuator Putar Pneumatik |
| Nama merek | XM, dan OEM juga diterima |
| Ukuran aktuator | 32mm-400mm |
| Sudut putar | 0 derajat ~90 derajat |
| Kisaran Suhu Kerja |
-20 derajat ~ +80 derajat (standar) -40 derajat ~+80 derajat (suhu rendah) -15 derajat ~150 derajat (suhu tinggi) |
| Tekanan pasokan udara | 0,2~0,8MPa, maks 10Mpa |
| Koneksi teratas | VDI/VDE3845 NAMUR |
| Koneksi bawah | ISO 5211 dan DIN 3337 |
| Bahan | Paduan aluminium |
| Struktur | rak dan pinion, piston rak ganda |
| Perawatan permukaan tubuh aktuator | dianodisasi keras |
| Warna Tutup Akhir | hitam abu-abu, hitam, biru tua, biru langit, merah, oranye, hijau, dll. |
| Sertifikasi | CE, ATEX, SIL3, ISO9001:2016 |
TABEL TORSI OUTPUT AKTUATOR ROTARY PNEUMATIK ACTING GANDA XM
|
Model |
Tekanan udara masukan (satuan: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Torsi keluaran tekanan udara (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Fitur
- Desain rak dan pinion kerja ganda memastikan kontrol pembukaan dan penutupan yang digerakkan oleh udara-yang stabil.
- Output putaran 0 derajat –90 derajat seperempat-untuk katup bola dan katup kupu-kupu.
- Struktur piston rak ganda meningkatkan keseimbangan torsi dan mengurangi tekanan mekanis.
- Bodi aluminium anodisasi keras memberikan ketahanan terhadap korosi di lingkungan industri.
- Pemasangan NAMUR VDI/VDE 3845 dan ISO 5211 untuk pemasangan langsung tanpa adaptor.
- Pilihan rentang suhu yang luas untuk kondisi kerja standar dan keras.
- Kustomisasi OEM tersedia untuk persyaratan torsi, ukuran, dan warna.
- CE, ATEX, SIL3, ISO9001 bersertifikat untuk penggunaan otomasi industri.
Aplikasi
- Otomatisasi katup bola di jaringan pipa minyak dan gas
- Kontrol katup kupu-kupu di instalasi pengolahan air
- Sistem pengaturan aliran pemrosesan kimia
- Sistem kendali uap dan fluida pembangkit listrik
- Lini produksi makanan, minuman, dan farmasi
- Otomatisasi proses industri umum
Kemampuan Pasokan
Kemampuan Pasokan: 10.000 unit per bulan Aktuator Putar Pneumatik

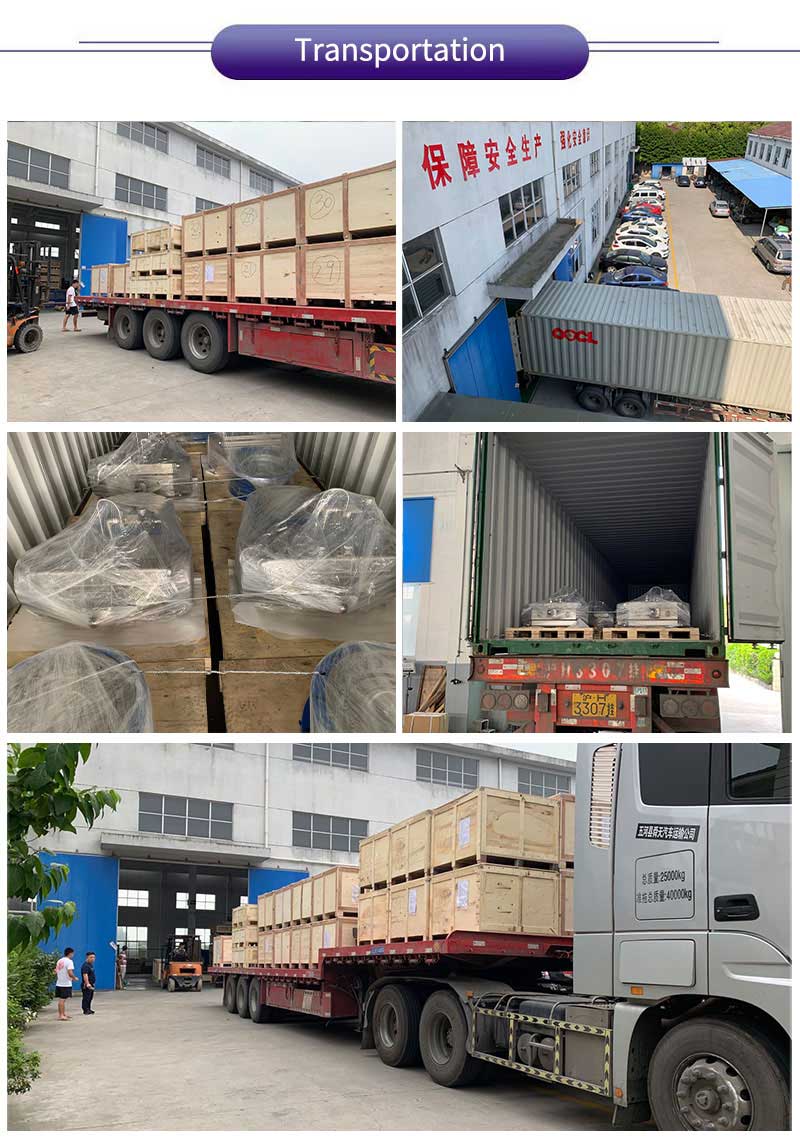

Pengepakan & Pengiriman
Detil pengepakan:
1). karton terpisah dengan kemasan busa di dalamnya
2). kasus kayu lapis untuk pengiriman laut
3). Palet kayu lapis untuk pengiriman udara
Pelabuhan keberangkatan: Shanghai, Ningbo, dll. Cina
Waktu Pimpin:
|
Kuantitas (Satuan) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Perkiraan. Waktu (hari) |
Barang dalam stok |
7 |
20 |
Untuk dinegosiasikan |
