Struktur Dasar dan Prinsip Kerja Aktuator Pneumatik

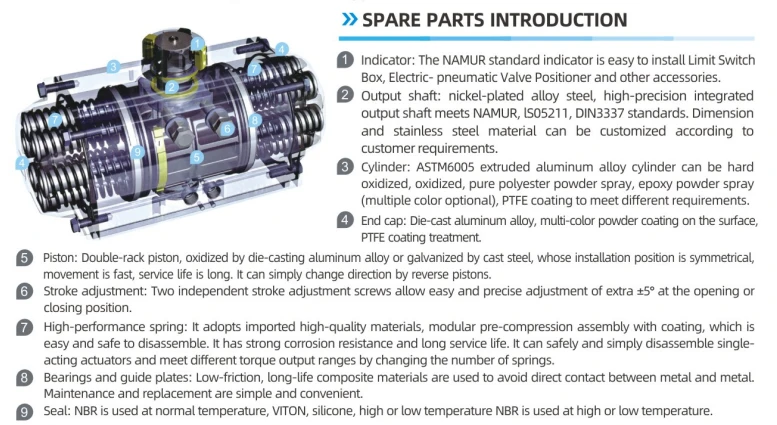

1. Komposisi inti
Unit drive pneumatik:
Silinder: Piston atau struktur film yang mengubah tekanan udara menjadi gerakan mekanis.
Piston/Diafragma: Dorong poros output (rotasi atau gerakan linier) setelah kompresi.
Mekanisme transmisi:
Rack dan pinion (jenis putar): Mengubah gerakan linier menjadi rotasi.
Mekanisme pengembalian pegas (tipe akting tunggal): Digunakan untuk mengatur ulang ketika tidak ada sumber udara.
Aksesori Kontrol:
Katup solenoid: Kontrol arah aliran udara untuk mencapai aksi switching.
Positioner: Terima Sinyal Kontrol (seperti 4-20 MA), sesuaikan secara akurat pembukaan.
Sakelar Batas: Sinyal posisi umpan balik untuk kontrol interlock.
2. Cara kerjanya
Udara terkompresi memasuki silinder melalui katup solenoid dan mendorong piston atau diafragma untuk menghasilkan gerakan lurus atau berputar. Tergantung pada mode tindakan:
Tindakan tunggal (pengembalian pegas): Satu sisi pasokan gas, pegas menyediakan gaya reset. Reset otomatis saat udara hilang.
Akting ganda: Pasokan gas bergantian di kedua sisi, tidak ada pegas, yang membutuhkan sinyal eksternal untuk mengendalikan pergerakan dua arah.
