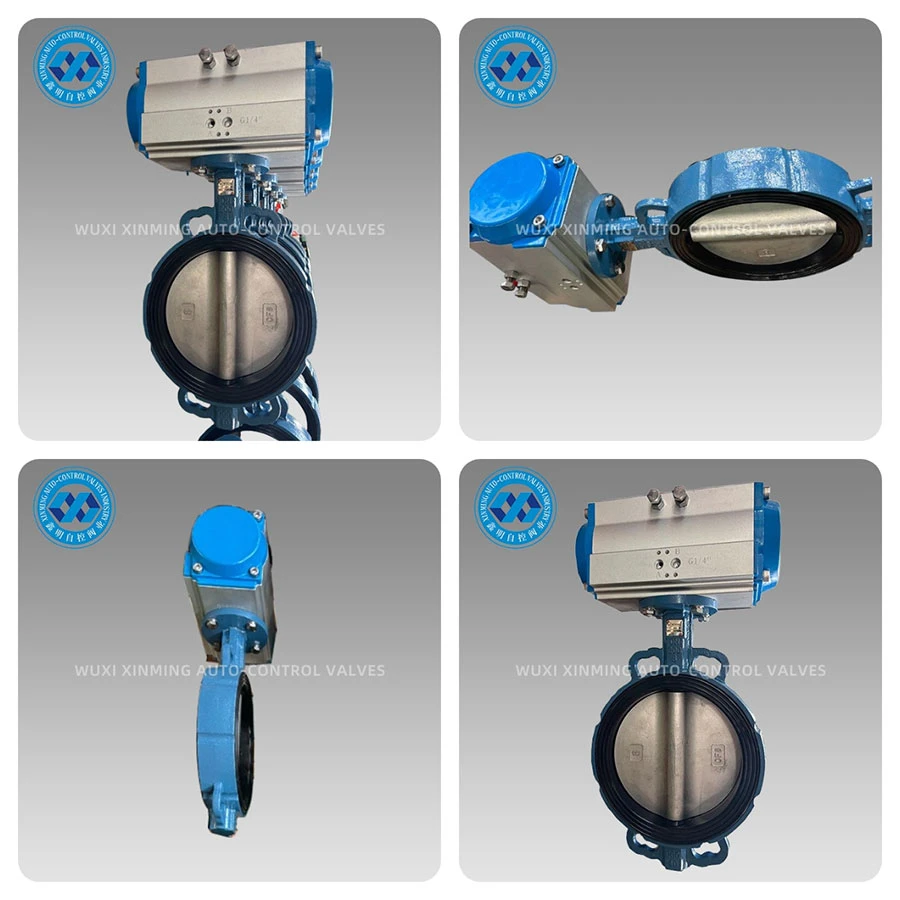

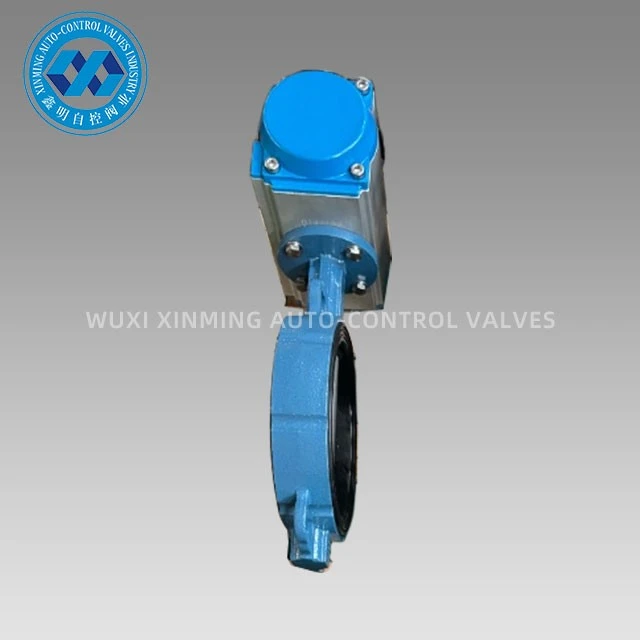

Katup kupu-kupu yang dioperasikan-aktuator pneumatik mengintegrasikan katup kupu-kupu eksentrik ganda/garis tengah berperforma tinggi dengan aktuator pneumatik tipe rak dan pinion atau garpu, sehingga menghasilkan pembukaan dan penutupan yang cepat dan penyesuaian yang tepat dari 0-90 derajat menggunakan udara bertekanan bersih. Badan katup dilengkapi saluran aliran berbentuk cakram-yang ramping, menghasilkan penurunan tekanan yang sangat rendah saat terbuka penuh dan segel tanpa gelembung saat ditutup. Dirancang khusus untuk proses otomatis, produk ini memenuhi persyaratan ketat industri modern dalam hal kecepatan, keselamatan, dan efisiensi energi.
Keunggulan Produk:
Pembukaan dan Penutupan Cepat
Aksi-tunggal Kurang dari atau sama dengan 0,5 detik, Aksi-ganda Kurang dari atau sama dengan 1 detik, mengurangi water hammer dan limbah media.
Keluaran Torsi Tinggi
Struktur garpu menghasilkan torsi hingga 15.000 N·m, yang dengan mudah menggerakkan pelat katup berdiameter besar DN1200-.
Penyegelan-yang Tahan Lama
Lapisan karet komposit EPDM/PTFE menjaga kebocoran nol ANSI Kelas VI bahkan setelah 500.000 siklus.
Tahan Api dan Anti-statis
Sesuai dengan API 607 & ISO 10497, cocok untuk gas yang mudah terbakar dan lingkungan berdebu.
Koneksi Modular
Aktuator dan badan katup menggunakan flensa standar ISO 5211; -penggantian aktuator listrik/hidraulik di lokasi hanya membutuhkan waktu 10 menit.
Penghematan Energi yang Signifikan
Konsumsi daya-yang digerakkan oleh udara hanya 1/3 dari konsumsi daya aktuator listrik dengan spesifikasi yang sama; pengaturan ulang pegas tersedia jika terjadi kegagalan sumber udara, memastikan posisi aman.
Spesifikasi Teknis:
Diameter: DN40-DN1200 (1½"-48")
Tekanan: PN6-PN100 / Kelas 125-600
Suhu: -40 derajat ~+200 derajat (Tipe suhu rendah- -60 derajat , Tipe suhu tinggi +450 derajat )
Badan Katup: Besi ulet, WCB, CF8, CF8M, baja dupleks, perunggu aluminium
Pelat Katup: CF8, CF8M, lapisan nilon, Hastelloy
Bushing: EPDM, NBR, PTFE, FKM, karet silikon
Aktuator: Pengembalian-aksi/pegas ganda, perlindungan IP66/IP67, tahan ledakan opsional-Ex d IIB T6
Koneksi: Wafer, lug, flensa, ANSI/JIS/DIN
Tingkat Kebocoran: ANSI Kelas VI / Tingkat gelembung nol
Kontrol Kualitas:
→ Inspeksi material ganda: analisis spektral dan-pengujian guncangan suhu rendah
→ Satu-pemesinan kali pada pusat pemesinan lima-sumbu, kebulatan Kurang dari atau sama dengan 0,02 mm
→ Uji kekuatan housing 100% 1,5x PN + 1.1x uji kedap udara tekanan rendah-
→ Kalibrasi langkah aktuator dengan pelacak laser, laporan linearitas diarsipkan selama 5 tahun
→ Audit API 6D, CE, ISO 9001 pihak ketiga, laporan asli yang disertakan bersama pengiriman
Pengemasan & Pengiriman:
Pengemasan dan Pengangkutan: Badan katup dan aktuator masing-masing dibungkus dengan film anti karat VCI, dan kotak luarnya terbuat dari lima lapis karton bergelombang yang diperkuat; diamankan dengan palet kayu dan tali baja plastik, cocok untuk transportasi laut pada suhu -50 derajat hingga +70 derajat . Tanda pengiriman mencakup nomor proyek dan kode QR; pindai kode untuk mengunduh sertifikat garansi dan menguji video.
Layanan Purna Jual-:
• Masa garansi 18 bulan, penggantian gratis jika cacat produksi.
• Respons domestik 24-jam, kedatangan di lokasi 72 jam; diagnostik video 48 jam di luar negeri, suku cadang dikirim langsung melalui DHL.
• Catatan siklus hidup: daftar komponen yang rentan, video pemeliharaan, pelatihan online.
• Menyediakan inspeksi tahunan dan kalibrasi kinerja untuk memastikan pengoperasian katup yang stabil selama 10+ tahun.
Kekuatan Kami: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD., didirikan pada tahun 1998, meliputi area seluas 38.000㎡ dan memiliki kapasitas produksi tahunan sebesar 120.000 set aktuator pneumatik-katup kupu-kupu yang dioperasikan dan aktuator terkait. Dengan pusat permesinan dari DMG Jerman dan MAZAK Jepang, serta laboratorium fluida API 6D, tim Litbang kami terdiri dari 26 orang dan memegang 42 paten. Produk kami diekspor ke 56 negara, menyediakan solusi katup untuk proyek global seperti Shell, BASF, dan Sinopec. Pilih XINMING, pilih keandalan dan efisiensi!
