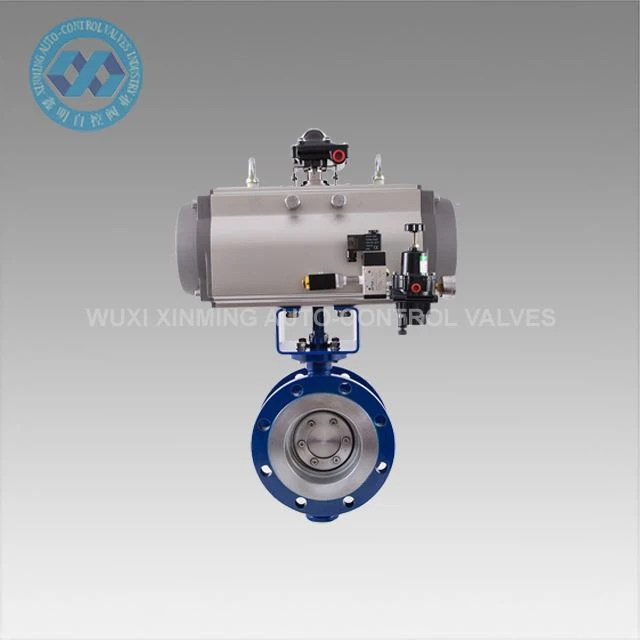

Butterfly Valve kami dengan bahan logam ke logam adalah solusi kontrol aliran yang ringkas, ringan, dan hemat biaya-yang menawarkan kinerja serbaguna di berbagai aplikasi. Didesain dengan konfigurasi gaya-wafer untuk memudahkan pemasangan flensa, produk ini sangat cocok untuk sistem perpipaan dengan ruang-terbatas pada layanan air, udara, gas, dan bahan kimia ringan. Katup ini unggul dalam kondisi yang sulit, termasuk pipa-suhu tinggi,-tekanan tinggi, dan pipa pengawet panas-, menyediakan fungsi pembukaan/penutupan yang andal dan kemampuan penyesuaian aliran yang presisi. Desainnya yang dioptimalkan menggabungkan struktur kompak, tapak kecil, dan konstruksi ringan dengan pengoperasian fleksibel untuk kemudahan penggunaan di beragam lingkungan industri.

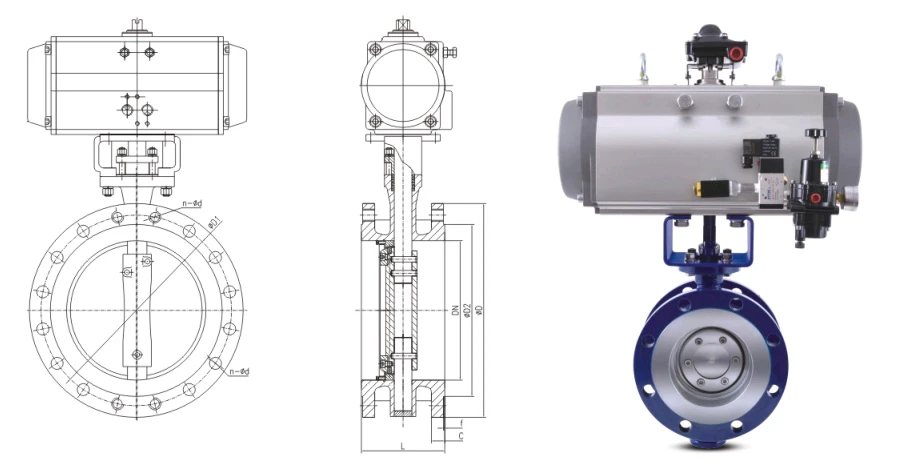

Parameter Teknis:
| Diameter nominal DN (mm) | L (mm) | D (mm) | D1 (mm) | D2 (mm) | C (mm) | Hmm) | n-d |
|---|---|---|---|---|---|---|---|
| 80 | 114 | 200 | 160 | 132 | 20 | 310 | 8-18 |
| 100 | 127 | 220 | 180 | 156 | 22 | 325 | 8-18 |
| 125 | 140 | 250 | 210 | 184 | 22 | 360 | 8-18 |
| 150 | 140 | 285 | 240 | 211 | 24 | 395 | 8-22 |
| 200 | 152 | 340 | 295 | 266 | 24 | 480 | 12-22 |
| 250 | 165 | 405 | 355 | 319 | 26 | 550 | 12-26 |
| 300 | 178 | 460 | 410 | 370 | 28 | 610 | 12-26 |
| 350 | 190 | 520 | 470 | 429 | 30 | 710 | 16-26 |
| 400 | 216 | 580 | 525 | 480 | 32 | 755 | 16-30 |
| 450 | 222 | 640 | 585 | 548 | 40 | 835 | 20-30 |
| 500 | 229 | 715 | 650 | 609 | 44 | 900 | 20-33 |
| 600 | 267 | 840 | 770 | 720 | 54 | 1060 | 20-36 |
| 700 | 292 | 910 | 840 | 794 | 40 | 1170 | 24-36 |
| 800 | 318 | 1025 | 950 | 901 | 42 | 1320 | 24-39 |
| 900 | 330 | 1125 | 1050 | 1001 | 44 | 1440 | 28-39 |
| 1000 | 410 | 1255 | 1170 | 1112 | 46 | 1640 | 28-42 |
| 1200 | 470 | 1485 | 1390 | 1328 | 52 | 1850 | 32-48 |
| 1400 | 530 | 1685 | 1590 | 1530 | 58 | 2040 | 36-48 |
| 1600 | 600 | 1930 | 1820 | 1750 | 64 | 2280 | 40-55 |
| 1800 | 670 | 2130 | 2020 | 1950 | 68 | 2495 | 44-55 |
| 2000 | 760 | 2345 | 2230 | 2150 | 70 | 2685 | 48-60 |
| Standar eksekutif | Lingkup aplikasi | |||
| Desain dan manufaktur | JB/T8527,GB/T12224,API609,ASME B16.34 dll. Standar | Diameter nominalnya | DN50-DN3600 2"-144" |
Katup yang berbeda memiliki dimensi yang berbeda. Silakan hubungi untuk detailnya |
| Flensa sambungan | GB/T9113.1~9113.4,ASME B16.5,ASME B16.47 dll.Standar | Tekanan nominal | PN2.5-PN260 Kelas150-Kelas1500 | |
| Panjang struktur | GB/T12221API609 IS05752, dll.Standar | Kisaran suhu | -196C-600C | |
| Inspeksi dan eksperimen | JB/T9092 GB/T26480 API598 IS05208 dll. Standar | Metode koneksi | Tipe flensa, tipe buttweld, tipe wafer, tipe lug, dll. | |
| Bahan tubuh | Baja karbon, baja krom molibdenum, baja tahan karat austenitik, baja tahan karat dupleks, paduan titanium, Hastelloy, Monel, dll. | |||
Fitur Produk:
Penyegelan Logam Premium: Dudukan dan cakram baja tahan karat yang diperkeras memastikan penghentian yang andal-bahkan setelah digunakan dalam waktu lama
Desain-Suhu/Tinggi-Tekanan Tinggi: Cocok untuk layanan hingga 650 derajat dan peringkat tekanan ANSI Kelas 600
Ringkas & Ringan: 30% lebih ringan dari katup gerbang dengan peringkat yang sebanding
Aliran Bi-Arah: Performa penyegelan luar biasa di kedua arah aliran
Keuntungan Desain:
Desain offset-tiga kali mencegah keausan dan memastikan tidak ada kebocoran
Konstruksi-yang aman dari kebakaran memenuhi standar API 607/6FA
Torsi pengoperasian yang rendah mengurangi kebutuhan aktuator
Pengoperasian{0}}bebas perawatan dengan masa pakai yang lama
Aplikasi Khas:
Proses kilang dan petrokimia
Sistem uap pembangkit listrik
Transmisi gas-bersuhu tinggi
Pemrosesan kimia dengan media abrasif
