Memasang katup kupu-kupu lug pada pipa vertikal adalah tugas yang memerlukan perencanaan dan pelaksanaan yang cermat. Sebagai pemasok katup kupu-kupu lug yang tepercaya, kami memiliki pengalaman luas di bidang ini dan siap memandu Anda melalui prosesnya. Dalam postingan blog ini, kami akan memandu Anda melalui langkah-langkah pemasangan katup kupu-kupu lug pada pipa vertikal, mulai dari persiapan hingga pengujian akhir.
Langkah 1: Persiapan
Sebelum memulai proses instalasi, Anda perlu mengumpulkan semua bahan dan alat yang diperlukan. Ini termasuk katup kupu-kupu lug itu sendiri, komponen pipa, gasket, baut, mur, kunci momen, pemotong pipa, kikir, dan peralatan lain yang khusus untuk instalasi Anda.
Pastikan katup dan seluruh komponen pipa bersih dan bebas dari kotoran yang dapat mengganggu pemasangan atau pengoperasian katup. Periksa dimensi katup dan pipa untuk memastikan kesesuaiannya. Katup harus pas dengan pipa, dan lubang flensa harus sejajar dengan benar.
Langkah 2: Memposisikan Katup
Langkah selanjutnya adalah memposisikan katup pada pipa vertikal. Mulailah dengan memotong pipa di lokasi pemasangan katup. Pastikan potongannya lurus dan bersih untuk memastikan segel yang tepat. Gunakan kikir untuk menghaluskan tepi pipa yang dipotong untuk mencegah kerusakan pada gasket.
Saat memposisikan katup, penting untuk diperhatikan bahwa katup kupu-kupu lug dirancang untuk dipasang pada posisi vertikal dengan batang dalam orientasi horizontal. Hal ini memungkinkan kontrol aliran yang tepat dan pengoperasian katup yang mudah. Posisikan katup di antara dua bagian pipa, pastikan flensa katup sejajar dengan flensa pipa.
Langkah 3: Memasang Gasket
Gasket sangat penting untuk mencegah kebocoran pada sambungan katup-pipa. Tempatkan paking di setiap sisi katup, sejajarkan lubang pada paking dengan lubang flensa. Pastikan paking berada di tengah dan menutupi seluruh permukaan flensa. Gunakan bahan paking berkualitas tinggi yang kompatibel dengan cairan yang diangkut dalam pipa dan kondisi pengoperasian.
Langkah 4: Baut Katup
Setelah gasket terpasang, saatnya memasang katup ke pipa. Masukkan baut melalui lubang flensa, pastikan menggunakan ukuran dan jenis baut yang benar. Tempatkan mur pada setiap baut dan kencangkan dengan tangan untuk menahan katup pada tempatnya.
Setelah semua baut dikencangkan dengan tangan, gunakan kunci torsi untuk mengencangkan baut sesuai nilai torsi yang direkomendasikan pabrikan. Mengencangkan baut secara merata dan dengan torsi yang benar sangat penting untuk mendapatkan seal yang benar dan untuk mencegah kerusakan pada katup dan gasket. Pastikan mengikuti pola bintang saat mengencangkan baut untuk memastikan distribusi tekanan seragam.
Langkah 5: Menghubungkan Aktuator (jika ada)

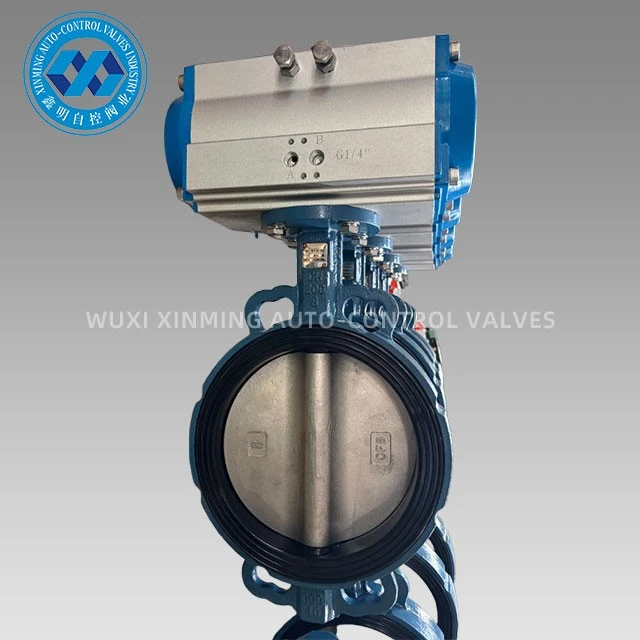

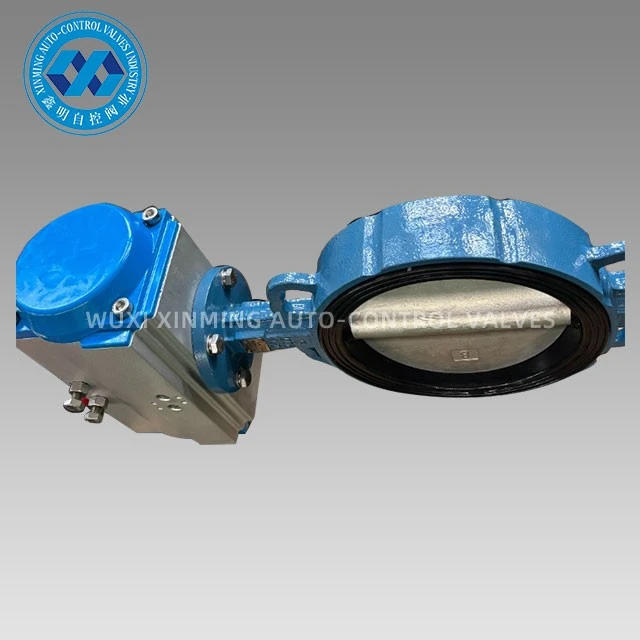

Jika katup kupu-kupu lug Anda dilengkapi dengan aktuator, seperti aKatup Kupu-Kupu yang Dioperasikan Aktuator Pneumatik, langkah selanjutnya adalah menghubungkan aktuator ke katup. Ikuti instruksi pabrik untuk memasang aktuator, yang biasanya melibatkan pemasangan aktuator ke batang katup dan menghubungkan jalur pasokan udara atau kabel listrik.
Pastikan aktuator disejajarkan dengan benar dan diamankan ke katup untuk memastikan kelancaran pengoperasian. Uji aktuator untuk memastikan membuka dan menutup katup dengan benar dan indikator posisi pada aktuator sesuai dengan posisi cakram katup yang sebenarnya.
Langkah 6: Menguji Instalasi
Setelah katup dipasang dan aktuator terhubung (jika ada), saatnya menguji pemasangan. Tutup katup dan berikan tekanan pada pipa hingga mencapai tekanan operasi. Periksa kebocoran di sekitar flensa katup, gasket, atau sambungan aktuator. Jika Anda mendeteksi adanya kebocoran, kencangkan baut lebih lanjut atau ganti gasket sesuai kebutuhan.
Buka dan tutup katup beberapa kali untuk memastikan kelancaran pengoperasian. Periksa kemampuan katup untuk mengatur aliran dan kinerja penyegelannya. Jika katup tidak beroperasi dengan lancar atau jika ada masalah dengan kontrol aliran, periksa katup dan aktuator apakah ada masalah mekanis atau ketidaksejajaran.
Langkah 7: Menyelesaikan Instalasi
Setelah instalasi diuji dan disetujui, lakukan penyesuaian akhir sesuai kebutuhan. Bersihkan area pemasangan dan singkirkan alat atau kotoran apa pun. Beri label pada katup dan pipa untuk memudahkan identifikasi dan pemeliharaan di masa mendatang.
Kami juga menawarkan berbagai macam katup kupu-kupu lainnya, sepertiKatup Kupu-kupu Pneumatik Aktuator Kelas Higienis WaferDanKatup Kupu-Kupu Sanitasi Pneumatik, yang cocok untuk berbagai aplikasi di berbagai industri.
