Dalam sistem otomasi industri, banyak perusahaan sering mengalami masalah dalam pengendalian katup, seperti kecepatan respons yang lambat, torsi yang tidak mencukupi, tingkat otomatisasi yang rendah, dan seringnya perawatan. Khususnya pada sistem perpipaan yang memerlukan pembukaan dan penutupan katup secara sering, kinerja aktuator yang tidak stabil tidak hanya memengaruhi efisiensi produksi namun juga dapat menimbulkan bahaya keselamatan.
Aktuator Pneumatik Perjalanan Sudut dirancang untuk mengatasi masalah ini, memberikan kontrol otomatis yang stabil, cepat, dan andal untuk berbagai katup putar 90 derajat.
Aktuator Pneumatik Perjalanan Sudut adalah aktuator yang digerakkan oleh udara bertekanan. Melalui mekanisme transmisi internal, ia mengubah energi pneumatik menjadi gerakan rotasi sudut, sehingga mencapai pembukaan dan penutupan katup.
Aktuator ini terutama digunakan untuk mengontrol katup langkah sudut seperti katup bola, katup kupu-kupu, dan katup sumbat. Ini memiliki struktur yang kompak, operasi yang stabil, dan respons yang cepat, menjadikannya perangkat kontrol penting dalam sistem pipa otomatis industri.

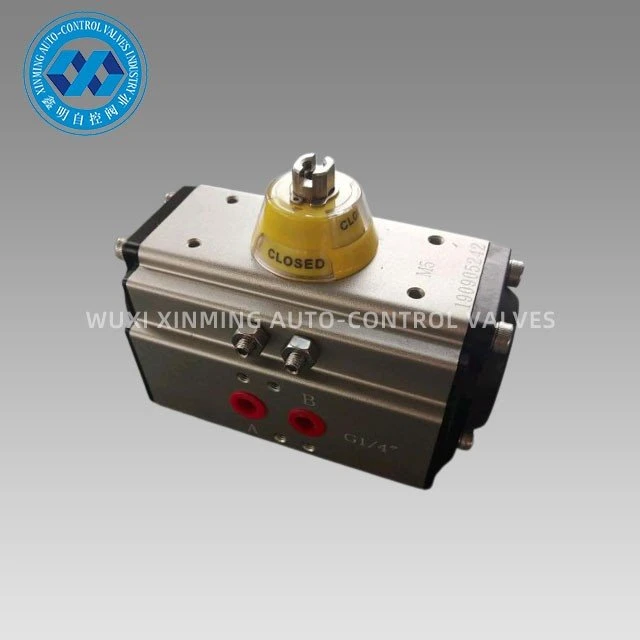

Aktuator Pneumatik Perjalanan Sudut seri XM digunakan untuk mengontrol katup kupu-kupu, katup bola, dan mesin dengan gerakan berputar secara otomatis. Piston rak ganda-pengecoran aluminium-die presisi dengan perlakuan oksidasi keras meningkatkan akurasi sudut putar dan masa pakai. Badan aktuator dengan-oksidasi keras dapat menghindari goresan secara efektif.
Spesifikasi Produk
|
Nama Produk |
Aktuator Pneumatik Perjalanan Sudut |
|
Bahan |
Baja tahan karat/paduan aluminium |
|
Sertifikat |
ISO9001: 2015, CE, ATEX, SIL3 |
|
Fungsi |
HIDUP/MATI |
|
Aplikasi |
Katup Bola Otomatisasi, Katup Kupu-Kupu Otomatisasi |
|
Kisaran Suhu |
-40~150 derajat C |
|
Waktu pengiriman |
dalam waktu 7 hari biasanya. |
|
Pelabuhan pengiriman |
Shanghai, Ningbo, dll. |
|
Detil paket |
setiap Karton di dalam, kotak kayu lapis (pengiriman laut) atau palet (pengiriman udara) di luar |
|
Sudut Putar |
0~90 derajat/ 0~120 derajat/ 0~180 derajat |
|
Struktur |
aktuator putar rak dan pinion |
|
Perawatan Permukaan |
anodisasi keras |
|
Suhu Kerja |
Suhu Normal: -20 derajat ~ 80 derajat (-4 derajat F ~ 176 derajat F) |
|
Koneksi |
NAMUR, ISO5211 dan DIN3337 |
|
Warna Topi |
dukungan disesuaikan |
|
Jenis |
akting ganda dan akting tunggal |
|
Indikator |
Dukungan disesuaikan |
|
Pasang Aksesori |
Kotak Sakelar Batas / Katup Solenoid / Pengatur Posisi Katup, dll. |
|
Aksesori katup |
Gearbox Penggantian Manual |
|
Piston |
Anodisasi Keras |
|
Sedang |
Air, Minyak, Udara atau lingkungan korosif |
|
Model |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Kemampuan Pasokan

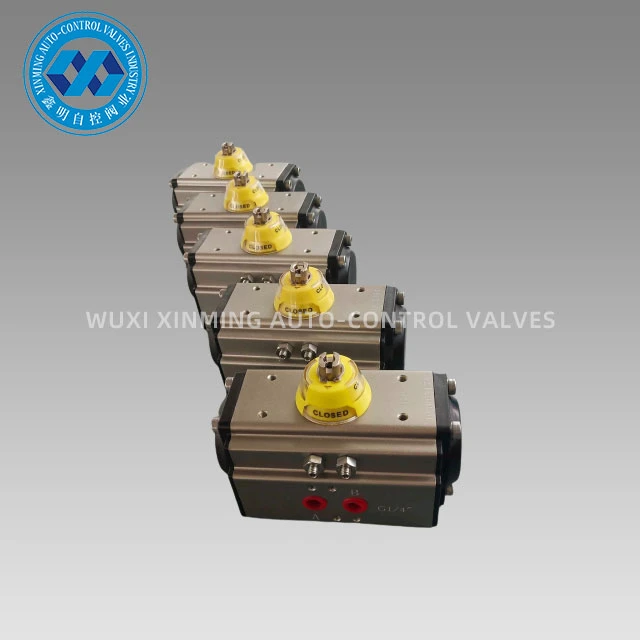

Kami memiliki stok model standar yang cukup dan dapat mengirimkannya dengan cepat.
Mendukung penyesuaian OEM/ODM, dengan penyelesaian produksi khusus dalam jumlah kecil-tercepat dalam waktu 7 hari.
Pengepakan & Pengiriman
Detil pengepakan:
1). karton terpisah dengan kemasan busa di dalamnya
2) kotak kayu lapis untuk pengiriman laut
3) Palet kayu lapis untuk pengiriman udara
Pelabuhan keberangkatan: Shanghai, Cina
Waktu Pimpin:
|
Kuantitas (Satuan) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Perkiraan. Waktu (hari) |
Barang dalam stok |
7 |
20 |
Untuk dinegosiasikan |
Keuntungan
Semua proses dibuat-satu kali-oleh CNC untuk memastikan keakuratan proses dan masa pakai.

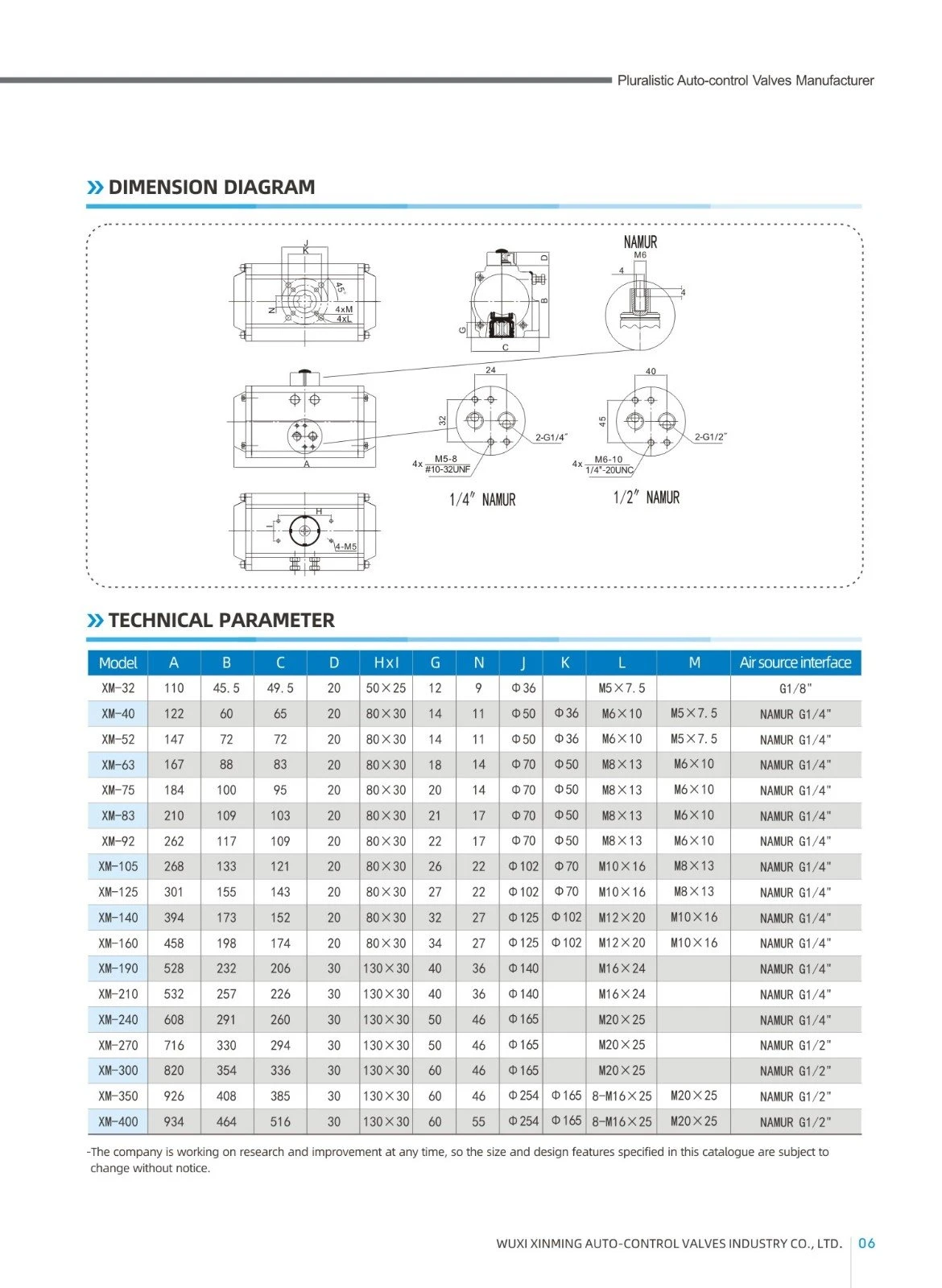

Dimensi Aktuator Pneumatik Perjalanan Sudut
TABEL TORSI OUTPUT AKTUATOR AKTIF GANDA XM
|
Model |
Masukan tekanan udara (satuan: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Torsi keluaran tekanan udara (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
