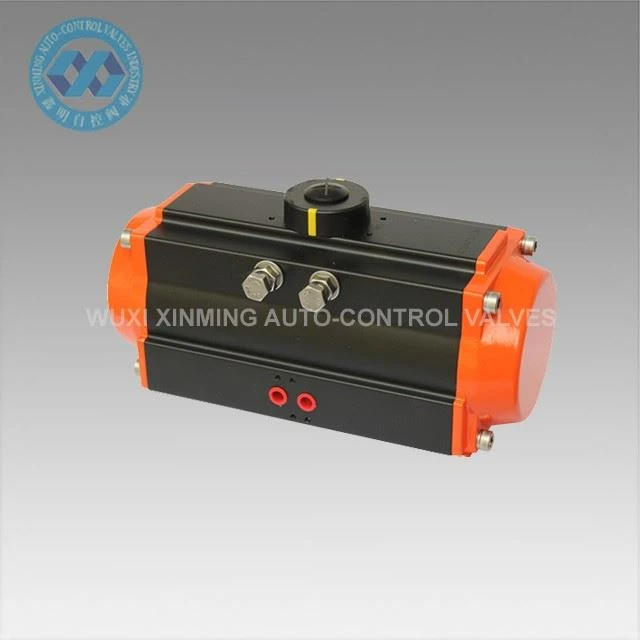

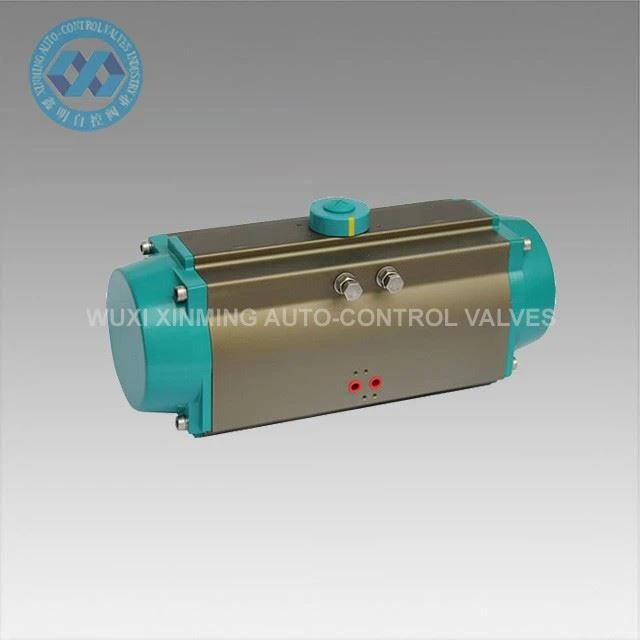

Pabrik Cina Single Acting Pneumatic Valve Actuator (CE, ATEX, SIL3)

Pabrik Cina Single Acting Pneumatic Valve Actuator (CE, ATEX, SIL3)

Single Acting Pneumatic Valve Actuator digunakan untuk mengontrol katup kupu-kupu, katup bola, dan mesin dengan gerakan putar secara otomatis. Piston rak ganda paduan aluminium die-casting presisi dengan perlakuan oksidasi keras meningkatkan akurasi sudut putar dan masa pakai tugas. Tubuh aktuator dengan oksidasi keras dapat menghindari goresan secara efektif.

Kirim permintaan

Deskripsi

Pengenalan Produk

Single Acting Pneumatic Valve Actuator adalah produk penjualan panas pada tahun 2022, yaitu dengan desain yang ringkas, layanan umur panjang, kualitas tinggi, perlengkapan dan rak roda gigi. Produk ini digunakan untuk katup rotasi 90°, seperti, Vale bola, katup kupu-kupu, katup steker, dll. Perusahaan kami menempatkan kualitas produk sebagai tugas pertama, mengadopsi peralatan dan teknologi produksi paling canggih, jauh lebih baik daripada pabrik produk serupa pada kualitas dan kinerja produk.

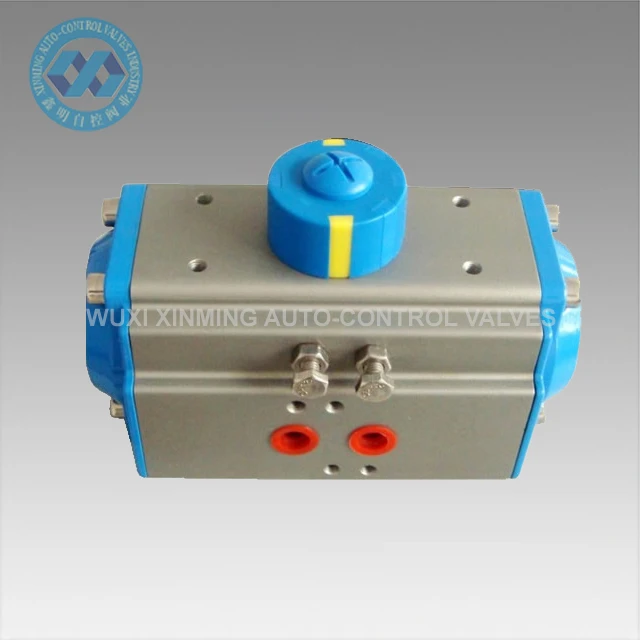

Pneumatic Rotary Actuator AT 83

Parameter Teknis

Fitur

1. Rak Posisi Ganda

2. Desain Terintegrasi

3. Torsi Output Tinggi

4. Sudut Putar yang Akurat

5. Umur Panjang

6. Pengencang stainless steel untuk ketahanan korosi jangka panjang

7. Antarmuka antara piston, pinion dan bodi terbuat dari bahan gesekan rendah

Spesifikasi

1). Rentang Tekanan: Maks. Tekanan kerja 10bar

2). Tekanan udara: 2.5bar ~ 8bar

3). Rentang Penyesuaian: 90 ° ± 5 °

4). Suhu sekitar: -20 ~ +90° C

5). Jenis: Akting tunggal (pengembalian musim semi), akting ganda

6). Aksesori opsional: Katup solenoida, sakelar terbatas, posisi listrik

7). Pelumasan: Semua bagian yang bergerak dilapisi dengan pelumas, memperpanjang masa pakainya

8). Waktu Hidup: Satu juta kali

Standar

A. Antarmuka antara aktuator dan katup: 4 atau 8 lubang baut sesuai dengan DIN / ISO

5211, gandar merakit lubang menurut DIN 3337

B. Antarmuka antara aktuator dan katup kontrol: 7100 D / S-7350 D / S menurut

NAMUR atau VDI/VDE 3845, 7040 D/S-7090 D/S yang menghubungkan melalui pelat adaptor

C. Antarmuka antara aktuator dan kotak sinyal: Menurut VDI / VDE 3845

Perkenalan

I. Badan Aktuator

Bahan anak laki-laki adalah paduan alumina. Permukaan internal dan eksternal diperlakukan dengan oksidasi dan pemolesan anodize. Permukaan luar dilapisi nickle sehingga fiksi anti korosi aktuator dan gesekan minimum terhadap piston dapat dijamin.

II. Penutup Akhir

Bahan penutup ujung adalah aluminium die-casting Penutup ujung diperlakukan dengan poliester epoksi sehingga dapat menjamin kinerja anti-korosi dengan sebaik-baiknya.

III. Poros Penggerak

Bahan poros penggerak adalah baja karbon sedang dengan pemrosesan halus dan pelapisan nickle sehingga piston memiliki kualitas yang lebih baik dalam anti korosi, anti-gesekan, dll.

IV. Piston

Bahan piston adalah paduan aluminium die-casting. Torsi maksimum dapat dikeluarkan ketika aktuator digerakkan dengan tekanan tertentu.

V. Segel Piston

Penyegelan karet NBR-70 diterapkan untuk memastikan kinerja aktuator yang normal dan andal di bawah suhu normal. FPM juga dapat diterapkan sesuai dengan kebutuhan klien.

VI. Penyesuaian Perjalanan

Perjalanan Plus/Minus 5 derajat dapat disesuaikan melalui dua baut.

Aplikasi

Aktuator Putar Pneumatik dapat cocok untuk berbagai aktuator rotary pneumatik yang mudah terbakar, korosif, tugas, medan magnet yang kuat, radiasi, getaran lingkungan korosif di dalam atau di luar ruangan, yang banyak digunakan di bidang tenaga listrik, petrokimia, metalurgi, minyak bumi, gas, kota, drainase konstruksi, industri kimia, penyulingan minyak, pertambangan, pembangkit listrik, metalurgi, arsitektur, obat-obatan, makanan, gas, penelitian ilmiah, dll.

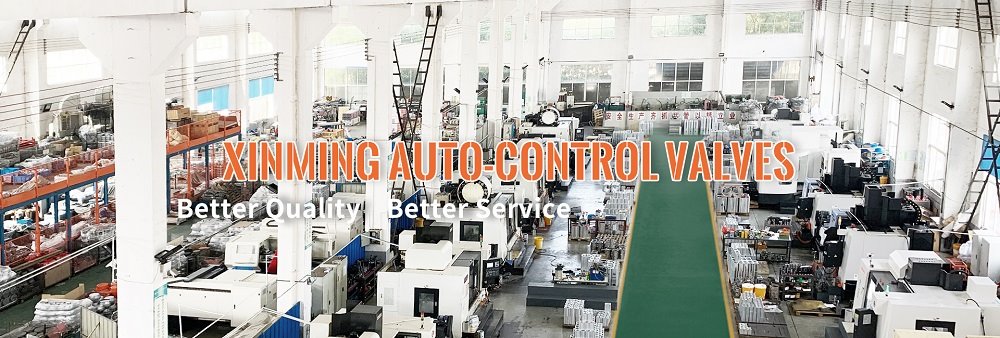

XM FACTORY-1
