Ikhtisar Produk

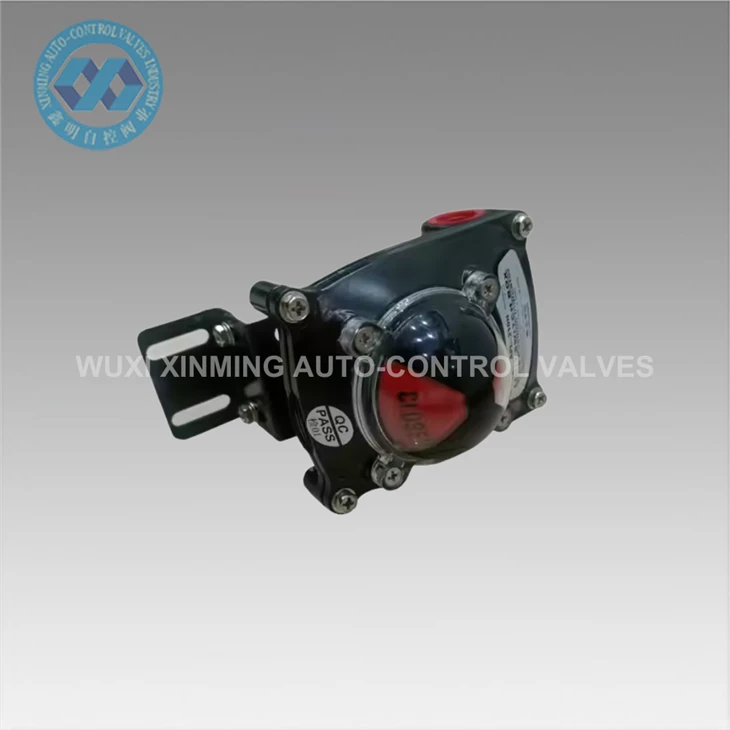

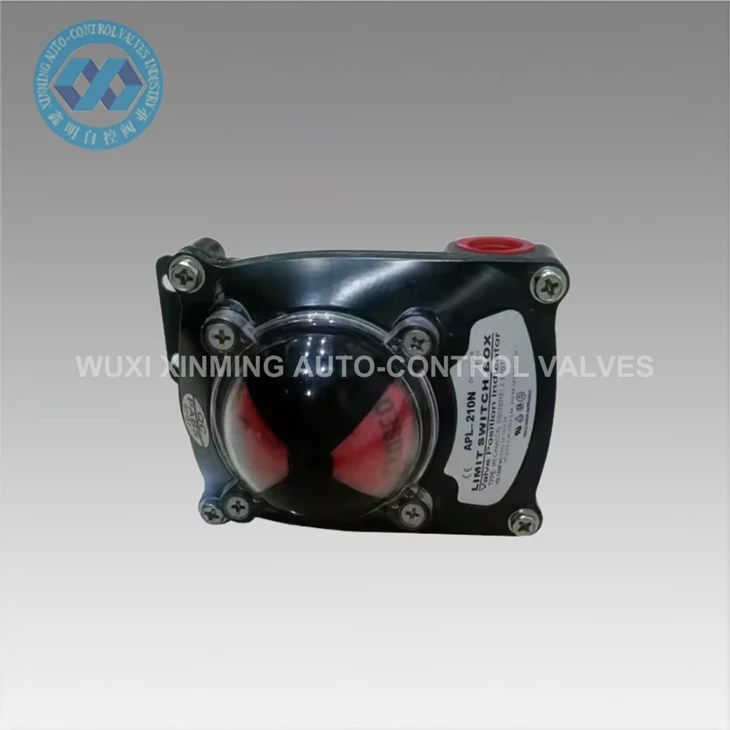

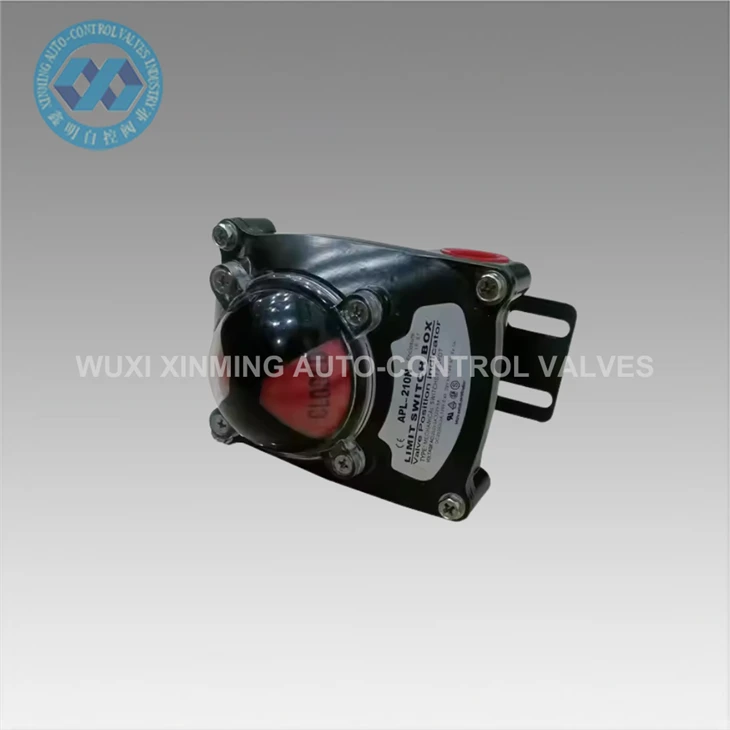

Kotak Sakelar Batas Mekanis APL-210N dirancang untuk indikasi dan umpan balik posisi katup yang tepat dalam sistem otomasi industri. Ini banyak digunakan pada aktuator putar pneumatik dan katup seperempat putaran, seperti katup bola dan katup kupu-kupu, untuk memberikan sinyal status buka/tutup yang andal ke sistem kontrol.
Kotak sakelar batas ini mengubah putaran mekanis batang katup menjadi sinyal peralihan listrik melalui mekanisme bubungan internal, memastikan pemantauan posisi yang akurat selama pengoperasian katup otomatis. Ini adalah komponen penting dalam industri proses yang memerlukan-umpan balik status katup secara real-time untuk kontrol sistem yang aman dan stabil.
Prinsip Kerja
APL-210N dipasang di atas aktuator pneumatik dan dihubungkan secara mekanis ke batang katup. Ketika katup berputar antara 0 derajat dan 90 derajat, bubungan di dalam kotak sakelar berputar sesuai dan memicu sakelar mekanis internal.

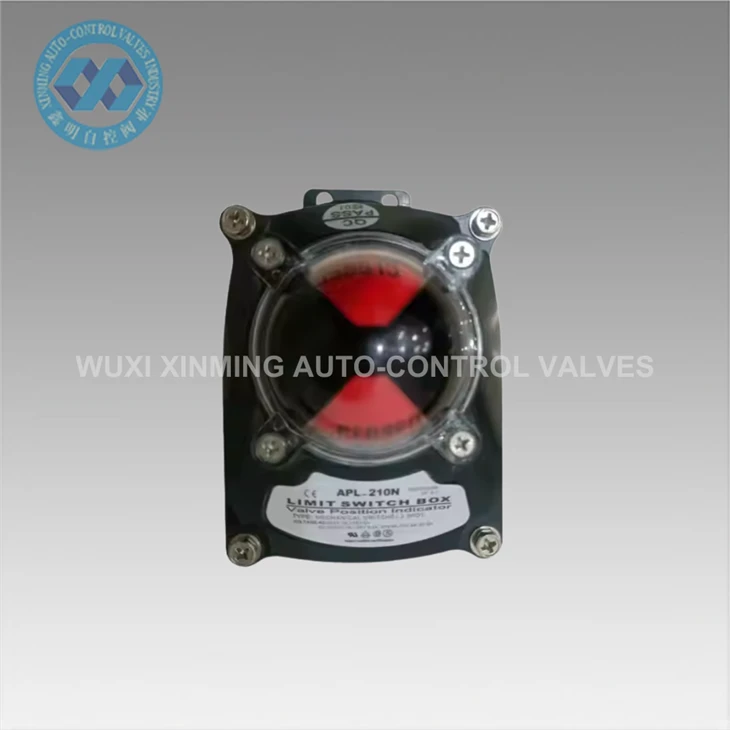

Sakelar ini mengirimkan sinyal ON/OFF ke PLC atau sistem kontrol, yang menunjukkan apakah katup dalam posisi terbuka penuh atau tertutup penuh. Indikator visual di penutup atas memberikan konfirmasi jelas di lokasi tanpa membuka perangkat.

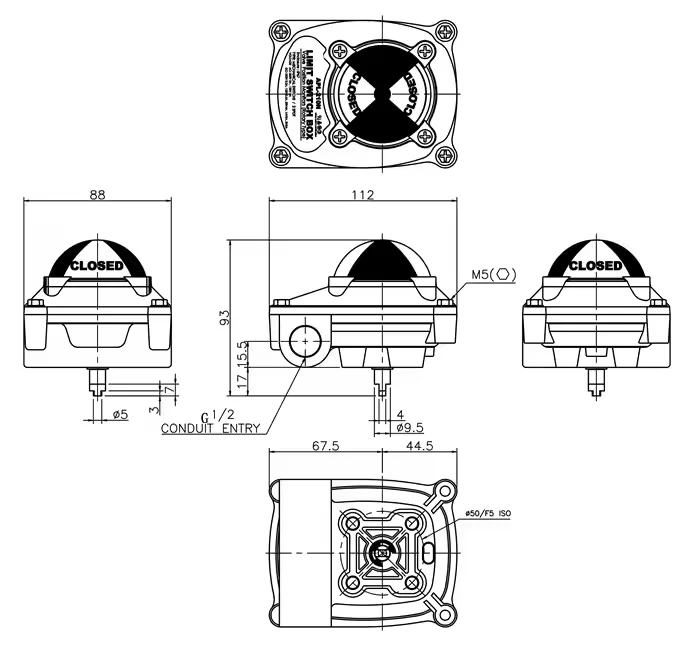

Spesifikasi Teknis
| Model | APL-210N |
| Jenis Produk | Kotak Sakelar Batas Mekanis |
| Aplikasi | Indikasi posisi katup |
| Katup yang Kompatibel | Katup bola, Katup kupu-kupu |
| Rentang Rotasi | 0 derajat – 90 derajat |
| Bahan Perumahan | Paduan Aluminium |
| Kelas Perlindungan | IP67 |
| Standar Pemasangan | NAMUR |
| Tipe Sinyal | Sakelar ON/OFF mekanis |
| Instalasi | Aktuator putar pneumatik terpasang |
Aplikasi
Kotak sakelar batas APL-210N banyak digunakan dalam sistem otomasi industri yang memerlukan umpan balik posisi katup:
- Sistem kontrol katup pipa minyak dan gas
- Fasilitas pengolahan air dan air limbah
- Pabrik pengolahan bahan kimia
- Sistem pembangkit listrik
- Jalur otomasi proses industri
- HVAC dan sistem kontrol aliran umum
Dalam pengoperasian umumnya, alat ini dipasang pada aktuator pneumatik yang menggerakkan katup kupu-kupu, yang secara terus-menerus melaporkan status buka/tutup katup kembali ke ruang kontrol untuk pemantauan proses yang aman.
