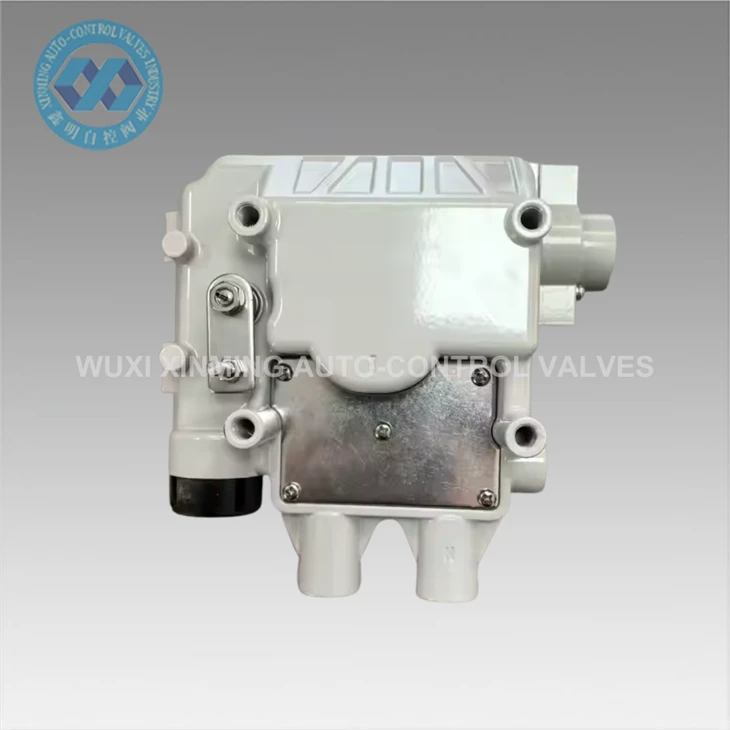

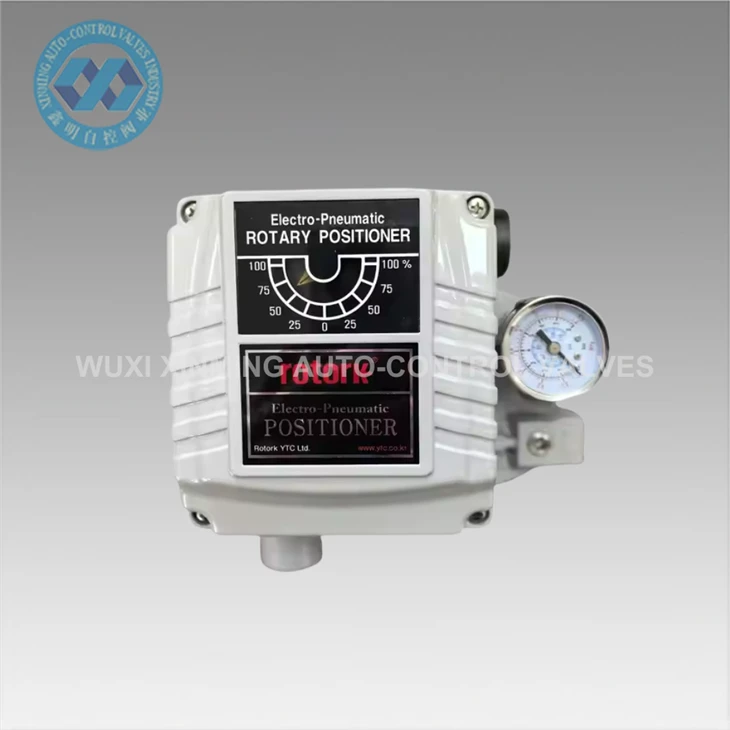

Posisi Katup Listrik Respon Cepat

Posisi katup listrik adalah peralatan utama untuk penyesuaian pembukaan katup secara akurat dalam sistem kontrol otomatisasi industri, yang mengubah sinyal listrik menjadi sinyal pneumatik untuk mendorong aksi katup, dan banyak digunakan dalam industri kimia, tenaga listrik, metalurgi, dan medan lainnya.

Kirim permintaan

Deskripsi

struktur inti
Modul konversi listrik
Konverter I/P: Sinyal saat ini secara linier dikonversi ke sinyal tekanan (seperti posisi analog).
Mikroprosesor: Inti dari Locator Cerdas, Pemrosesan Algoritma Terpadu, Fungsi Diagnosis Diri.

Modul penguat pneumatik
Relai pneumatik: menguatkan sinyal tekanan udara untuk memastikan dorongan yang cukup untuk menggerakkan katup besar.

Mekanisme umpan balik
Batang Penghubung Mekanis: Menghubungkan batang dengan positioner untuk mengirimkan sinyal perpindahan.
Sensor non-kontak: seperti sensor keengganan, mengurangi keausan mekanis.

Antarmuka interaksi manusia-mesin
Tampilan LCD: Pembukaan katup tampilan, kode kesalahan, dll.
Tombol Operasi: Digunakan untuk pengaturan kalibrasi atau parameter lokal.

Poin Seleksi
Pencocokan sinyal
Jenis sinyal input: 4-20 ma, 0-10 V, fieldbus protocol.
Output Tekanan Sumber Udara: Biasanya 0. 14-0. 7MPA, perlu mencocokkan kebutuhan aktuator.

Karakteristik katup
Persyaratan Dorong: Menurut ukuran katup (seperti DN300 atau lebih membutuhkan posisi dorong tinggi).
Jenis stroke: Stroke lurus (seperti katup globe) vs stroke sudut (seperti katup bola, katup kupu -kupu).

Kebutuhan khusus
Persyaratan bukti ledakan: Sertifikasi ATEX atau IECEX diperlukan untuk industri petrokimia.
Level Perlindungan: IP67 atau lebih untuk aplikasi luar ruangan.
Desain split: Tubuh katup suhu tinggi perlu dipisahkan dari badan pemosisian.
