Mekanisme penyegelan kursi katup dari katup bola yang dilas adalah aspek penting yang menentukan kinerja dan keandalannya dalam berbagai aplikasi industri. Sebagai pemasok terkemuka katup bola yang dilas, saya telah menyaksikan secara langsung pentingnya memahami mekanisme ini untuk memastikan operasi katup yang optimal.
Struktur dasar katup bola yang dilas
Sebelum mempelajari mekanisme penyegelan kursi katup, penting untuk memahami struktur dasar katup bola yang dilas. Katup bola yang dilas khas terdiri dari badan katup, bola, kursi katup, batang, dan aktuator. Tubuh katup biasanya dilas untuk memastikan struktur bocor - ketat dan kuat. Bola, yang memiliki bentuk bulat dengan lubang melalui, adalah elemen kontrol aliran utama. Kursi katup terletak di kedua sisi bola dan memainkan peran penting dalam penyegelan.
Peran kursi katup dalam katup bola yang dilas
Kursi katup dalam katup bola yang dilas melayani dua fungsi utama. Pertama, mereka menyediakan permukaan penyegelan terhadap bola untuk mencegah kebocoran cairan ketika katup berada di posisi tertutup. Kedua, mereka membantu mendukung bola dan memandu pergerakannya selama proses pembukaan dan penutupan.
Jenis mekanisme penyegelan kursi katup
Penyegelan deformasi elastis
Salah satu mekanisme penyegelan kursi katup yang paling umum dalam katup bola yang dilas didasarkan pada deformasi elastis. Dalam mekanisme ini, kursi katup terbuat dari bahan elastis seperti PTFE (polytetrafluoroethylene) atau elastomer lainnya. Ketika katup ditutup, bola menekan kursi katup, menyebabkan kursi cacat secara elastis. Deformasi elastis ini mengisi celah kecil antara bola dan kursi, menciptakan segel yang ketat.
Keuntungan dari penyegelan deformasi elastis adalah kinerja penyegelan yang sangat baik, terutama untuk aplikasi bertekanan rendah. Ini dapat secara efektif mencegah kebocoran bahkan dengan penyimpangan permukaan kecil pada bola atau kursi. Namun, ia memiliki beberapa keterbatasan. Bahan elastis mungkin memiliki suhu dan ketahanan tekanan yang terbatas. Pada suhu tinggi, sifat elastis material dapat menurun, yang menyebabkan hilangnya kinerja penyegelan.
Logam - ke - penyegelan logam
Untuk aplikasi tinggi - suhu dan tekanan tinggi, penyegelan logam - hingga - logam sering digunakan. Dalam mekanisme ini, baik bola dan kursi katup terbuat dari logam. Ketika katup ditutup, permukaan logam bola dan kursi bersentuhan langsung. Untuk memastikan segel yang baik, permukaan biasanya dikerjakan dengan tingkat kehalusan dan kerataan yang tinggi.
Logam - - - Penyegelan logam dapat menahan suhu dan tekanan yang ekstrem. Ini juga lebih tahan terhadap keausan dan erosi dibandingkan dengan bahan penyegelan elastis. Namun, mencapai logam yang sempurna - untuk - segel logam membutuhkan pemesinan dan perakitan yang tepat. Ketidaksejajaran atau kerusakan permukaan dapat menyebabkan kebocoran.
Penyegelan hibrida
Beberapa katup bola yang dilas menggunakan mekanisme penyegelan hibrida yang menggabungkan keunggulan penyegelan elastis dan logam - ke - logam. Misalnya, katup mungkin memiliki kursi logam dengan sisipan elastis. Kursi logam memberikan kekuatan struktural dan ketahanan suhu tinggi, sedangkan sisipan elastis meningkatkan kinerja penyegelan pada tekanan yang lebih rendah dan mengisi celah kecil.
Faktor -faktor yang mempengaruhi penyegelan kursi katup
Beberapa faktor dapat mempengaruhi kinerja penyegelan kursi katup dari katup bola yang dilas.
Permukaan akhir
Permukaan lapisan bola dan kursi katup sangat penting. Permukaan yang halus mengurangi risiko kebocoran dengan meminimalkan celah kontak. Permukaan kasar dapat memungkinkan cairan untuk melewati, bahkan jika katup berada di posisi tertutup.
Tekanan
Tekanan cairan dalam pipa memiliki dampak yang signifikan pada mekanisme penyegelan. Tekanan yang lebih tinggi dapat meningkatkan kekuatan kontak antara bola dan kursi, meningkatkan kinerja penyegelan dalam beberapa kasus. Namun, tekanan yang berlebihan juga dapat menyebabkan deformasi komponen katup, yang menyebabkan kebocoran.
Suhu
Suhu dapat mempengaruhi sifat material kursi katup. Seperti disebutkan sebelumnya, bahan elastis dapat kehilangan elastisitasnya pada suhu tinggi, sementara logam dapat mengembang atau berkontraksi, mempengaruhi kesesuaian antara bola dan kursi.
Sifat cairan
Sifat -sifat cairan, seperti viskositasnya, korosif, dan abrasivitas, juga dapat memengaruhi kinerja penyegelan. Cairan korosif dapat merusak kursi katup, sementara cairan abrasif dapat menyebabkan keausan dan mengurangi efektivitas penyegelan.
Aplikasi katup bola yang dilas dengan mekanisme penyegelan yang berbeda
Pilihan mekanisme penyegelan kursi katup tergantung pada persyaratan aplikasi spesifik.
Industri minyak dan gas
Dalam industri minyak dan gas, di mana tekanan tinggi dan tinggi - kondisi suhu umum, katup bola yang dilas dengan logam - ke - logam atau mekanisme penyegelan hibrida sering digunakan. Katup ini digunakan dalam saluran pipa, kilang, dan platform lepas pantai untuk mengontrol aliran minyak, gas, dan cairan lainnya. Misalnya, dalam pipa gas bertekanan tinggi, katup bola yang dilas dengan logam - ke - segel logam dapat memastikan operasi yang andal dan mencegah kebocoran.
Industri Kimia
Industri kimia membutuhkan katup yang dapat menahan cairan korosif. Katup bola yang dilas dengan bahan penyegelan elastis atau kursi logam tahan korosi umumnya digunakan. Misalnya, katup dengan kursi PTFE dapat digunakan untuk mengontrol aliran asam atau alkali di pabrik pengolahan kimia.
Pengolahan air
Dalam aplikasi pengolahan air, di mana tekanan dan suhu relatif rendah, katup bola yang dilas dengan penyegelan deformasi elastis seringkali cukup. Katup ini digunakan untuk mengontrol aliran air dalam pipa, pabrik pengolahan, dan sistem distribusi.
Penawaran katup bola las kami

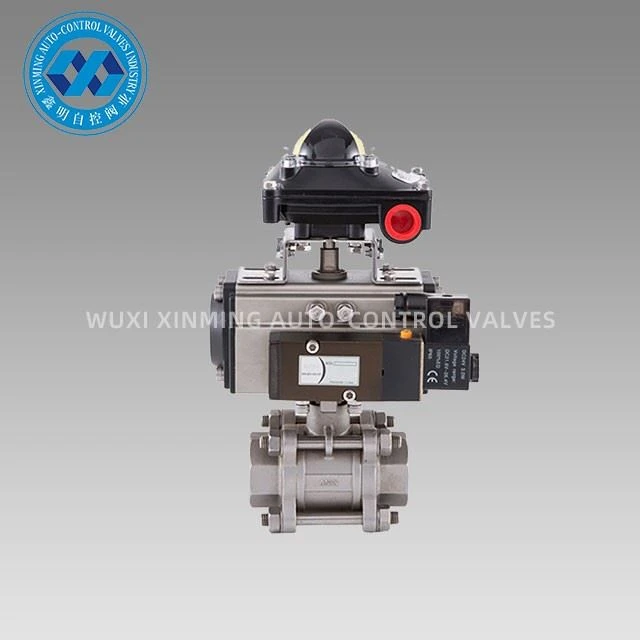

Sebagai pemasok katup bola yang dilas, kami menawarkan berbagai macam produk dengan berbagai mekanisme penyegelan kursi katup untuk memenuhi beragam kebutuhan pelanggan kami. KitaKatup bola stainless steel 3pc pneumatikadalah pilihan populer untuk aplikasi yang membutuhkan kontrol yang tepat dan penyegelan yang andal. Ini fitur desain kursi katup berkualitas tinggi yang memastikan kinerja yang sangat baik.
KitaKatup bola utasadalah opsi lain untuk aplikasi skala yang lebih kecil. Mudah dipasang dan memberikan solusi yang efektif dengan biaya yang efektif dengan kinerja penyegelan yang baik.
Untuk aplikasi yang lebih kompleks, kami180 derajat aktuator pneumatik katup bola 3 arah, katup bola 3 arah dengan aktuator pneumatikmenawarkan fungsionalitas canggih dan penyegelan yang andal.
Kesimpulan
Mekanisme penyegelan kursi katup dari katup bola yang dilas adalah aspek yang kompleks tetapi penting dari desainnya. Memahami berbagai jenis mekanisme penyegelan, faktor -faktor yang mempengaruhi kinerja penyegelan, dan aplikasi yang tepat untuk setiap mekanisme sangat penting untuk memilih katup yang tepat untuk proyek tertentu. Sebagai pemasok, kami berkomitmen untuk menyediakan katup bola las berkualitas tinggi dengan kinerja penyegelan yang andal. Jika Anda membutuhkan katup bola yang dilas untuk aplikasi industri Anda, kami mengundang Anda untuk menghubungi kami untuk diskusi dan pengadaan lebih lanjut. Kami dapat membantu Anda memilih katup yang paling cocok berdasarkan persyaratan spesifik Anda.
Referensi
- Buku Pegangan Katup, Edisi ke -4, oleh JST Smith
- Katup Industri: Seleksi dan Ukuran, oleh RW Miller
- Ball Valves: Desain, Aplikasi, dan Pemeliharaan, oleh AB Johnson
