Sebagai pemasok katup kupu -kupu WCB, saya sering menemukan pertanyaan mengenai koefisien aliran katup ini. Koefisien aliran, biasanya dilambangkan sebagai CV, adalah parameter penting di bidang kontrol cairan. Ini berfungsi sebagai ukuran kapasitas katup untuk melewati cairan dalam kondisi tertentu. Memahami koefisien aliran katup kupu -kupu WCB sangat penting bagi para insinyur, perancang sistem, dan pengguna akhir, karena secara langsung memengaruhi kinerja dan efisiensi sistem cairan.
Apa koefisien aliran (CV)?
Koefisien aliran CV didefinisikan sebagai jumlah galon AS per menit (gpm) air pada 60 ° F yang akan mengalir melalui katup dengan penurunan tekanan 1 psi melintasi katup. Dengan kata lain, ini mengukur kemampuan katup untuk memungkinkan cairan melewati. Nilai CV yang lebih tinggi menunjukkan bahwa katup dapat melewati volume cairan yang lebih besar untuk penurunan tekanan yang diberikan.
Untuk katup kupu -kupu WCB, koefisien aliran dipengaruhi oleh beberapa faktor. Pertama, ukuran katup memainkan peran penting. Katup berukuran lebih besar umumnya memiliki nilai CV yang lebih tinggi karena mereka menawarkan area aliran yang lebih besar. Ketika diameter katup meningkat, area silang di mana fluida dapat mengalir juga meningkat, memungkinkan lebih banyak cairan untuk melewati per satuan waktu.
Kedua, posisi cakram katup mempengaruhi koefisien aliran. Katup kupu -kupu WCB beroperasi dengan memutar cakram di dalam badan katup. Ketika cakram terbuka sepenuhnya, katup menawarkan resistensi paling sedikit untuk mengalir, dan nilai CV maksimum. Karena cakram ditutup secara bertahap, area aliran berkurang, dan nilai CV menurun.
Desain badan katup dan disk juga berdampak pada koefisien aliran. Katup kupu -kupu WCB yang dirancang dengan baik dengan bentuk ramping dapat meminimalkan pembatasan aliran dan turbulensi, menghasilkan nilai CV yang lebih tinggi. Selain itu, bahan komponen katup dapat memiliki efek tidak langsung pada koefisien aliran. Misalnya, katup dengan permukaan internal yang halus akan memiliki lebih sedikit resistensi gesekan terhadap aliran, yang dapat berkontribusi pada nilai CV yang relatif lebih tinggi.
Menghitung koefisien aliran katup kupu -kupu WCB
Menghitung koefisien aliran yang tepat dari katup kupu -kupu WCB dapat menjadi proses yang kompleks. Biasanya melibatkan pengujian laboratorium dalam kondisi terkontrol. Produsen biasanya melakukan tes pada katup mereka untuk menentukan nilai CV untuk berbagai ukuran katup dan posisi disk. Nilai -nilai ini kemudian disediakan dalam dokumentasi teknis katup.
Dalam beberapa kasus, formula empiris dapat digunakan untuk memperkirakan koefisien aliran. Salah satu formula umum untuk memperkirakan CV katup kupu -kupu didasarkan pada ukuran katup dan penurunan tekanan melintasi katup. Namun, formula ini adalah perkiraan dan mungkin tidak seakurat hasil tes yang sebenarnya.
Hubungan umum antara laju aliran (q), penurunan tekanan (ΔP), dan koefisien aliran (CV) diberikan oleh persamaan berikut:
[Q = cv \ sqrt {\ frac {\ delta p} {sg}}]
Di mana Q adalah laju aliran dalam GPM, ΔP adalah penurunan tekanan di seluruh katup di PSI, dan SG adalah gravitasi spesifik dari fluida. Untuk air pada 60 ° F, SG = 1.
Pentingnya koefisien aliran dalam desain sistem
Saat merancang sistem fluida yang menggabungkan katup kupu -kupu WCB, koefisien aliran adalah pertimbangan utama. Ini membantu para insinyur menentukan ukuran katup yang sesuai untuk aplikasi yang diberikan. Jika nilai CV dari katup yang dipilih terlalu rendah, katup mungkin tidak dapat menangani laju aliran yang diperlukan, yang mengarah ke penurunan tekanan yang berlebihan dan mengurangi efisiensi sistem. Di sisi lain, jika nilai CV terlalu tinggi, katup mungkin terlalu besar, yang dapat mengakibatkan biaya yang lebih tinggi dan masalah operasional potensial.
Misalnya, dalam sistem distribusi air, pengetahuan yang akurat tentang koefisien aliran sangat penting untuk memastikan bahwa jumlah air yang tepat dikirim ke berbagai bagian sistem. Dalam pabrik pengolahan kimia, koefisien aliran katup kupu -kupu WCB sangat penting untuk mengendalikan aliran berbagai bahan kimia, menjaga kondisi reaksi yang tepat, dan memastikan keamanan proses.
Aplikasi dan peran koefisien aliran
Katup kupu -kupu WCB banyak digunakan di berbagai industri, termasuk pengolahan air, minyak dan gas, pemrosesan kimia, dan sistem HVAC. Dalam masing -masing aplikasi ini, koefisien aliran memainkan peran penting.
Pada tanaman pengolahan air, katup kupu -kupu WCB digunakan untuk mengontrol aliran air selama proses pengolahan yang berbeda. Koefisien aliran membantu dalam mengatur laju aliran untuk memastikan bahwa air diolah secara efektif. Misalnya, selama proses penyaringan, nilai CV katup disesuaikan untuk mempertahankan laju aliran yang konsisten melalui filter, mencegah filtrasi berlebihan - atau di bawah -.
Dalam industri minyak dan gas, katup ini digunakan dalam pipa untuk mengontrol aliran minyak mentah, gas alam, dan produk olahan. Koefisien aliran sangat penting untuk mengoptimalkan aliran cairan ini, meminimalkan kehilangan tekanan, dan memastikan operasi sistem pipa yang aman dan efisien.
Pada pabrik pengolahan kimia, katup kupu -kupu WCB digunakan untuk menangani berbagai bahan kimia. Koefisien aliran digunakan untuk mengontrol jumlah bahan kimia yang tepat yang ditambahkan ke reaksi, memastikan kualitas dan konsistensi produk akhir.
Produk terkait dan signifikansinya

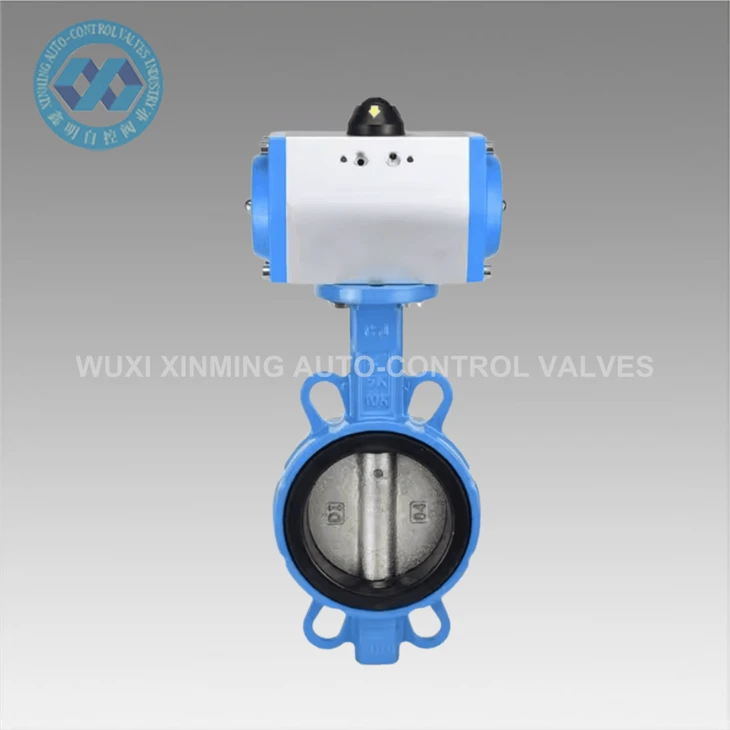

Sebagai pemasok, kami juga menawarkan berbagai produk terkait sepertiStainless Steel SS304 316L Pneumatik katup katup kupu -kupu kupu -kupu. Katup ini terbuat dari baja tahan karat berkualitas tinggi, yang memberikan ketahanan korosi yang sangat baik. Aktuasi pneumatik memungkinkan kontrol yang tepat dari posisi cakram katup, yang pada gilirannya mempengaruhi koefisien aliran. Dengan menyesuaikan tekanan pneumatik, katup dapat dibuka atau ditutup untuk mencapai laju aliran yang diinginkan.
ItuKatup kupu -kupu pneumatik: Komponen kunci untuk kinerja sistem pneumatik yang optimaladalah produk penting lainnya dalam portofolio kami. Katup kupu -kupu pneumatik dikenal karena waktu responsnya yang cepat dan operasi yang dapat diandalkan. Dalam sistem pneumatik, koefisien aliran katup ini sangat penting untuk menjaga keseimbangan udara yang tepat atau gas lainnya, memastikan operasi yang efisien dari seluruh sistem.

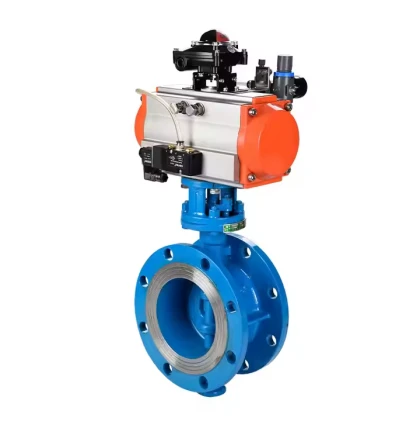

KitaKatup kupu -kupu saniter pneumatik dengan laju kebocoran rendahsecara khusus dirancang untuk aplikasi di mana kebersihan adalah yang paling penting, seperti dalam industri makanan dan minuman dan manufaktur farmasi. Laju kebocoran yang rendah memastikan bahwa tidak ada kontaminasi cairan yang ditangani. Koefisien aliran katup ini dikalibrasi dengan hati -hati untuk memenuhi persyaratan aliran spesifik dari industri -industri ini sambil mempertahankan tingkat kebersihan yang tinggi.
Kesimpulan
Sebagai kesimpulan, koefisien aliran katup kupu -kupu WCB adalah parameter mendasar yang secara signifikan memengaruhi kinerja sistem fluida. Ini dipengaruhi oleh faktor -faktor seperti ukuran katup, posisi disk, dan desain katup. Memahami koefisien aliran sangat penting untuk pemilihan katup yang tepat dan desain sistem.
Sebagai pemasok katup kupu -kupu WCB dan produk terkait, kami berkomitmen untuk menyediakan katup berkualitas tinggi dengan data koefisien aliran yang akurat. Produk kami dirancang untuk memenuhi beragam kebutuhan industri yang berbeda, memastikan kinerja dan efisiensi yang optimal.
Jika Anda membutuhkan katup kupu -kupu WCB atau produk terkait kami, kami mendorong Anda untuk menghubungi kami untuk pengadaan dan diskusi teknis lebih lanjut. Kami memiliki tim ahli yang dapat membantu Anda dalam memilih katup yang tepat untuk aplikasi spesifik Anda, dengan mempertimbangkan koefisien aliran dan faktor -faktor penting lainnya.
Referensi
- Kertas teknis crane No. 410, "Aliran cairan melalui katup, perlengkapan, dan pipa".
- Standar dan Pedoman Asosiasi Produsen Valve (VMA).
- Buku pegangan insinyur kimia Perry, bagian yang relevan tentang aliran fluida dan teknologi katup.
