Koefisien aliran, sering dilambangkan sebagai CV, adalah parameter penting dalam hal memahami kinerja katup bola pneumatik. Sebagai pemasok terkemuka katup bola pneumatik, saya telah menyaksikan secara langsung pentingnya koefisien ini dalam berbagai aplikasi industri. Dalam posting blog ini, saya akan mempelajari apa koefisien aliran katup bola pneumatik, mengapa itu penting, dan bagaimana hal itu berdampak pada fungsionalitas katup ini.
Apa koefisien aliran (CV)?
Koefisien aliran (CV) adalah pengukuran yang menunjukkan jumlah air (dalam US galon per menit) pada 60 ° F yang akan mengalir melalui katup terbuka sepenuhnya dengan penurunan tekanan 1 psi di seluruh katup. Dalam istilah yang lebih sederhana, ini adalah cara untuk mengukur kapasitas katup untuk memungkinkan cairan melewatinya. Nilai CV yang lebih tinggi berarti katup dapat menangani laju aliran yang lebih besar dengan penurunan tekanan yang lebih rendah, sedangkan nilai CV yang lebih rendah menunjukkan katup yang lebih ketat.
Mari kita ambil contoh praktis untuk menggambarkan konsep ini. Bayangkan Anda memiliki dua katup bola pneumatik, katup A dan katup B. Katup A memiliki CV 10, dan katup B memiliki CV 20. Jika Anda menerapkan penurunan tekanan yang sama di kedua katup, katup B akan memungkinkan air dua kali lebih banyak mengalir melalui katup A. Ini karena katup B memiliki koefisien aliran yang lebih tinggi, yang berarti ia menawarkan ketahanan terhadap aliran yang lebih sedikit terhadap aliran.
Mengapa koefisien aliran penting?
Koefisien aliran adalah faktor penting dalam seleksi katup karena beberapa alasan. Pertama, ini membantu para insinyur dan desainer menentukan ukuran katup yang sesuai untuk aplikasi tertentu. Jika koefisien aliran katup terlalu rendah untuk laju aliran yang diperlukan, itu dapat menyebabkan penurunan tekanan yang berlebihan, peningkatan konsumsi energi, dan potensi kerusakan pada katup dan komponen lain dalam sistem. Di sisi lain, jika koefisien aliran terlalu tinggi, katup mungkin terlalu besar, menghasilkan biaya yang tidak perlu dan operasi yang tidak efisien.
Kedua, koefisien aliran mempengaruhi kinerja kontrol katup. Dalam aplikasi di mana kontrol aliran yang tepat diperlukan, seperti dalam pemrosesan kimia atau pabrik pengolahan air, katup dengan koefisien aliran yang tepat sangat penting. Katup dengan nilai CV yang cocok dapat memberikan kontrol aliran yang akurat dan stabil, memastikan bahwa proses beroperasi dengan lancar dan efisien.
Akhirnya, koefisien aliran juga penting untuk desain dan optimasi sistem. Dengan memahami karakteristik aliran dari berbagai katup, insinyur dapat merancang sistem perpipaan yang meminimalkan kehilangan tekanan dan memaksimalkan efisiensi sistem secara keseluruhan. Hal ini dapat menyebabkan penghematan biaya yang signifikan dalam hal konsumsi dan pemeliharaan energi.
Faktor -faktor yang mempengaruhi koefisien aliran katup bola pneumatik
Beberapa faktor dapat mempengaruhi koefisien aliran katup bola pneumatik. Salah satu faktor yang paling signifikan adalah ukuran katup. Secara umum, katup yang lebih besar memiliki koefisien aliran yang lebih tinggi karena mereka menawarkan luas penampang yang lebih besar untuk mengalir melalui cairan. Namun, penting untuk dicatat bahwa hubungan antara ukuran katup dan koefisien aliran tidak selalu linier. Faktor -faktor lain, seperti desain katup, jenis bola (port penuh atau port yang dikurangi), dan bahan kursi, juga dapat mempengaruhi koefisien aliran.
Desain katup memainkan peran penting dalam menentukan koefisien aliran. Sebagai contoh, katup bola port penuh memiliki jalur aliran yang lebih besar dibandingkan dengan katup bola port yang dikurangi, menghasilkan koefisien aliran yang lebih tinggi. Bentuk bola dan bagian internal katup juga dapat memengaruhi karakteristik aliran. Katup dengan permukaan internal yang halus dan ramping cenderung memiliki resistansi aliran yang lebih rendah dan koefisien aliran yang lebih tinggi.
Jenis bahan kursi yang digunakan dalam katup juga dapat mempengaruhi koefisien aliran. Kursi lembut, seperti yang terbuat dari karet atau teflon, dapat memberikan segel yang ketat tetapi juga dapat memperkenalkan beberapa resistensi aliran. Kursi keras, di sisi lain, menawarkan lebih sedikit resistensi aliran tetapi mungkin memerlukan pemesinan yang lebih tepat untuk memastikan segel yang tepat.
Menghitung koefisien aliran
Menghitung koefisien aliran katup bola pneumatik dapat menjadi proses yang kompleks, karena melibatkan mempertimbangkan beberapa faktor seperti ukuran katup, desain, dan kondisi operasi. Namun, ada beberapa metode dan persamaan standar yang dapat digunakan untuk memperkirakan nilai CV.
Salah satu metode yang paling umum adalah penggunaan data pabrikan. Sebagian besar produsen katup menyediakan nilai CV untuk katup mereka berdasarkan prosedur pengujian standar. Nilai -nilai ini dapat ditemukan dalam spesifikasi teknis atau katalog katup. Penting untuk dicatat bahwa nilai -nilai ini biasanya didasarkan pada kondisi ideal dan mungkin perlu disesuaikan untuk kondisi operasi yang sebenarnya.
Metode lain adalah menggunakan persamaan empiris. Ada beberapa persamaan yang tersedia dalam literatur yang dapat digunakan untuk menghitung koefisien aliran berdasarkan geometri katup dan kondisi operasi. Persamaan ini memperhitungkan faktor -faktor seperti ukuran katup, penurunan tekanan melintasi katup, dan sifat fluida. Namun, persamaan ini mungkin memiliki keterbatasan dan mungkin tidak akurat untuk semua jenis katup dan kondisi operasi.
Koefisien aliran dan pemilihan katup
Saat memilih katup bola pneumatik untuk aplikasi tertentu, penting untuk mempertimbangkan koefisien aliran. Langkah pertama adalah menentukan laju aliran yang diperlukan dan penurunan tekanan yang diijinkan untuk sistem. Setelah parameter ini diketahui, Anda dapat menggunakan data pabrikan atau persamaan empiris untuk memilih katup dengan nilai CV yang sesuai.
Penting juga untuk mempertimbangkan faktor -faktor lain seperti peringkat tekanan katup, peringkat suhu, dan kompatibilitas material. Faktor -faktor ini dapat mempengaruhi kinerja dan daya tahan katup dalam aplikasi spesifik. Misalnya, jika aplikasi melibatkan cairan bertekanan tinggi atau suhu tinggi, Anda harus memilih katup dengan tekanan dan peringkat suhu yang sesuai.

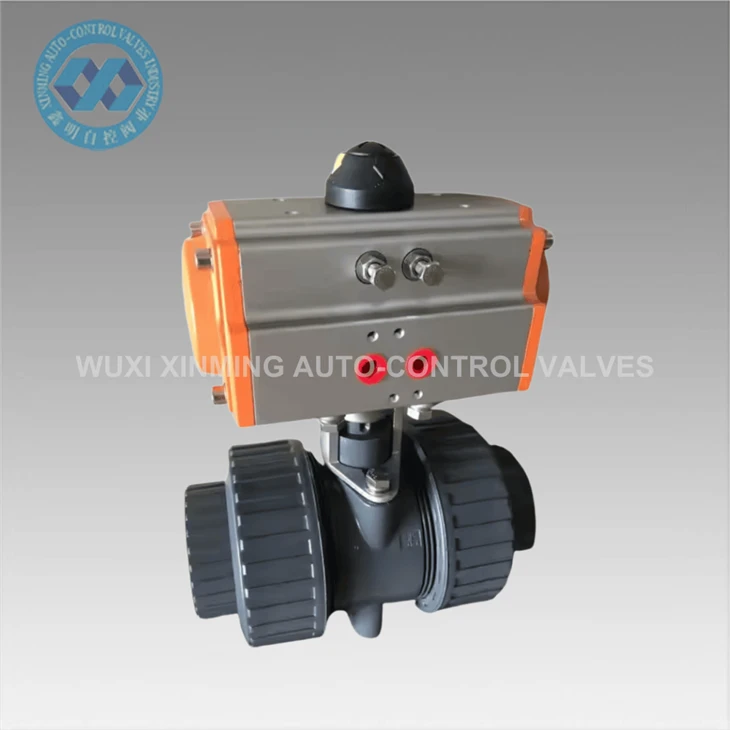

Sebagai pemasok katup bola pneumatik, kami menawarkan berbagai katup dengan koefisien aliran yang berbeda untuk memenuhi beragam kebutuhan pelanggan kami. KitaKatup bola PVC ganda dengan aktuator pneumatik akting gandaadalah pilihan populer untuk aplikasi yang membutuhkan resistensi korosi dan kontrol aliran yang andal. Ini memiliki koefisien aliran yang tinggi, memungkinkan aliran fluida yang efisien bahkan dalam sistem skala besar.
KitaKatup bola flensa baja stainless aktuator pneumatikadalah pilihan lain yang sangat baik untuk aplikasi di mana daya tahan dan resistensi tekanan tinggi sangat penting. Ini fitur desain yang kuat dan koefisien aliran tinggi, membuatnya cocok untuk berbagai aplikasi industri.
Untuk aplikasi yang membutuhkan kontrol aliran tiga arah, kamiKatup bola stainless steel tiga arah pneumatik yang digerakkanadalah pilihan utama. Ini menawarkan kontrol aliran yang tepat dan koefisien aliran yang tinggi, memastikan operasi yang efisien dalam sistem perpipaan yang kompleks.
Kesimpulan
Sebagai kesimpulan, koefisien aliran adalah parameter vital dalam hal memahami kinerja katup bola pneumatik. Ini memainkan peran penting dalam seleksi katup, desain sistem, dan kontrol aliran. Dengan memahami faktor -faktor yang mempengaruhi koefisien aliran dan bagaimana menghitungnya, insinyur dan desainer dapat membuat keputusan yang tepat saat memilih katup untuk aplikasi tertentu.
Sebagai pemasok katup bola pneumatik, kami berkomitmen untuk menyediakan pelanggan kami dengan katup berkualitas tinggi yang menawarkan kinerja aliran yang sangat baik. Jika Anda memiliki pertanyaan tentang koefisien aliran atau memerlukan bantuan dalam memilih katup yang tepat untuk aplikasi Anda, jangan ragu untuk menghubungi kami. Kami memiliki tim insinyur berpengalaman yang dapat memberi Anda saran dan bimbingan ahli. Mari kita bekerja sama untuk memastikan bahwa sistem Anda beroperasi secara efisien dan andal.
Referensi
- Crane Co., "Aliran Cairan Melalui Katup, Perlengkapan, dan Pipa," Kertas Teknis No. 410.
- ASME B16.34, "Katup - Flanged, Threaded, dan Welding End."
- ISO 5167, "Pengukuran aliran fluida dengan menggunakan pelat lubang, nozel dan tabung venturi yang dimasukkan dalam saluran silang melingkar -silang yang berjalan penuh."
