Sebagai pemasok katup kupu -kupu PVC, saya telah menyaksikan secara langsung hubungan yang rumit antara posisi katup dan aliran melalui katup kupu -kupu PVC. Hubungan ini tidak hanya mendasar bagi operasi sistem fluida yang efisien tetapi juga penting untuk industri yang mengandalkan kontrol aliran yang tepat. Di blog ini, kami akan mempelajari efek posisi katup pada aliran, mengeksplorasi prinsip-prinsip yang mendasari, implikasi praktis, dan aplikasi dunia nyata.
Memahami katup kupu -kupu PVC
Sebelum kita membahas dampak posisi katup pada aliran, mari kita pahami secara singkat apa itu katup kupu -kupu PVC. Katup kupu-kupu PVC adalah katup seperempat putaran yang menggunakan cakram ("kupu-kupu") untuk mengatur aliran cairan melalui pipa. Disk berputar pada poros, dan dengan memutar pegangan katup atau aktuator, cakram dapat diposisikan di mana saja antara terbuka sepenuhnya dan tertutup sepenuhnya. Desain yang sederhana namun efektif ini membuat katup kupu -kupu PVC populer di berbagai aplikasi, termasuk pengolahan air, irigasi, pemrosesan kimia, dan sistem HVAC.
Dasar -dasar kontrol aliran
Kontrol aliran adalah proses mengatur volume, tekanan, dan kecepatan fluida yang mengalir melalui pipa. Dalam konteks katup kupu -kupu PVC, kontrol aliran dicapai dengan menyesuaikan posisi cakram katup. Ketika cakram terbuka sepenuhnya, itu sejajar dengan arah aliran, memungkinkan aliran maksimum melalui katup. Sebaliknya, ketika cakram ditutup sepenuhnya, tegak lurus terhadap arah aliran, menghalangi aliran sepenuhnya.
Hubungan antara posisi dan aliran katup tidak linier. Pada bukaan katup rendah, perubahan kecil dalam posisi katup dapat mengakibatkan perubahan laju aliran yang signifikan. Ketika katup mendekati posisi terbuka sepenuhnya, perubahan laju aliran menjadi kurang jelas untuk perubahan posisi katup yang sama. Hubungan non-linear ini disebabkan oleh pola aliran kompleks di sekitar cakram katup dan penurunan tekanan yang dihasilkan melintasi katup.
Efek posisi katup pada aliran
1. Laju aliran
Efek paling jelas dari posisi katup pada aliran adalah perubahan laju aliran. Seperti yang disebutkan sebelumnya, laju aliran maksimum ketika katup terbuka sepenuhnya dan nol ketika katup ditutup sepenuhnya. Di antara kedua ekstrem ini, laju aliran sebanding dengan luas penampang efektif pembukaan katup. Luas penampang yang efektif ditentukan oleh posisi cakram katup dan bentuk tubuh katup.
Misalnya, ketika katup terbuka sebagian, cakram menciptakan pembatasan di jalur aliran, mengurangi luas penampang yang efektif dan dengan demikian laju aliran. Tingkat pembatasan tergantung pada sudut disk relatif terhadap arah aliran. Sudut yang lebih kecil (lebih dekat ke terbuka sepenuhnya) menghasilkan luas cross-sectional efektif yang lebih besar dan laju aliran yang lebih tinggi, sedangkan sudut yang lebih besar (lebih dekat ke tertutup penuh) menghasilkan luas cross-sectional efektif dan laju aliran yang lebih rendah.
2. Penurunan tekanan
Efek penting lain dari posisi katup pada aliran adalah penurunan tekanan melintasi katup. Penurunan tekanan adalah perbedaan tekanan antara sisi hulu dan hilir katup. Ketika katup terbuka sepenuhnya, penurunan tekanan minimal karena jalur aliran relatif tidak terbatas. Namun, ketika katup ditutup, penurunan tekanan meningkat karena peningkatan resistensi terhadap aliran yang disebabkan oleh cakram katup.
Penurunan tekanan melintasi katup kupu -kupu PVC dipengaruhi oleh beberapa faktor, termasuk ukuran katup, posisi katup, laju aliran, dan sifat fluida. Secara umum, penurunan tekanan meningkat dengan penurunan pembukaan katup dan peningkatan laju aliran. Penurunan tekanan yang berlebihan dapat menyebabkan kehilangan energi, mengurangi efisiensi sistem, dan potensi kerusakan pada katup dan komponen lain dalam sistem.
3. Turbulensi aliran
Posisi katup juga mempengaruhi turbulensi aliran di dalam katup dan pipa hilir. Turbulensi adalah gerakan partikel cairan yang tidak teratur dan kacau, yang dapat menyebabkan kebisingan, getaran, dan erosi. Ketika katup terbuka sepenuhnya, alirannya relatif laminar (halus dan tertib), menghasilkan turbulensi minimal. Namun, ketika katup ditutup, aliran menjadi lebih bergejolak karena pemisahan aliran dari cakram katup dan pembentukan pusaran dan vortisitas.
Tingkat turbulensi tergantung pada posisi katup, laju aliran, dan desain katup. Dalam beberapa aplikasi, seperti dalam pipa yang mengangkut cairan abrasif, turbulensi yang berlebihan dapat menyebabkan erosi yang signifikan dari cakram katup dan dinding pipa, yang menyebabkan kegagalan prematur katup dan sistem.
Implikasi dan aplikasi praktis
1. Regulasi aliran
Kemampuan untuk mengontrol laju aliran dengan menyesuaikan posisi katup membuat katup kupu -kupu PVC ideal untuk aplikasi di mana regulasi aliran yang tepat diperlukan. Misalnya, pada pabrik pengolahan air, katup kupu -kupu PVC digunakan untuk mengontrol aliran air melalui berbagai proses pengolahan, seperti filtrasi, desinfeksi, dan sedimentasi. Dengan menyesuaikan posisi katup, operator dapat memastikan bahwa jumlah air yang benar mengalir melalui setiap proses, mengoptimalkan efisiensi pengolahan dan kualitas air.
2. Kontrol ON/OFF
Selain regulasi aliran, katup kupu -kupu PVC juga biasa digunakan untuk kontrol ON/OFF. Ketika katup terbuka sepenuhnya, ia memungkinkan fluida mengalir dengan bebas melalui pipa, dan ketika katup tertutup sepenuhnya, ia menghentikan aliran sepenuhnya. Ini membuat katup kupu -kupu PVC cocok untuk aplikasi di mana kontrol on/off yang sederhana dan andal diperlukan, seperti dalam sistem irigasi, di mana katup dapat digunakan untuk menghidupkan dan mematikan pasokan air sesuai kebutuhan.
3. Isolasi
Katup kupu -kupu PVC juga dapat digunakan untuk keperluan isolasi. Dalam sistem pipa, katup isolasi digunakan untuk mengisolasi bagian pipa untuk pemeliharaan, perbaikan, atau inspeksi. Dengan menutup katup isolasi, aliran cairan ke bagian yang terisolasi dapat dihentikan, memungkinkan pekerjaan pemeliharaan dilakukan dengan aman. Katup kupu -kupu PVC sering digunakan sebagai katup isolasi karena waktu penutupannya yang cepat dan kinerja penyegelan yang andal.
Contoh dunia nyata
Untuk menggambarkan efek praktis dari posisi katup pada aliran, mari kita pertimbangkan beberapa contoh dunia nyata.
1. Tanaman Pengolahan Kimia
Dalam pabrik pengolahan kimia, katup kupu -kupu PVC digunakan untuk mengontrol aliran berbagai bahan kimia melalui berbagai tahap proses produksi. Misalnya, dalam kapal reaksi, katup kupu -kupu PVC digunakan untuk mengontrol aliran reaktan ke dalam pembuluh. Dengan menyesuaikan posisi katup, operator dapat mengontrol laju reaksi dan memastikan bahwa reaksi berlangsung pada laju yang diinginkan.
2. Sistem HVAC
Dalam sistem HVAC (pemanas, ventilasi, dan pendingin udara), katup kupu -kupu PVC digunakan untuk mengontrol aliran udara atau air melalui sistem. Misalnya, dalam sistem air dingin, katup kupu -kupu PVC digunakan untuk mengontrol aliran air dingin ke unit penanganan udara. Dengan menyesuaikan posisi katup, operator dapat mengontrol suhu dan kelembaban udara di dalam gedung, memastikan lingkungan dalam ruangan yang nyaman dan sehat.
3. Sistem Distribusi Air
Dalam sistem distribusi air, katup kupu -kupu PVC digunakan untuk mengontrol aliran air melalui pipa. Misalnya, dalam air utama, katup kupu -kupu PVC digunakan untuk mengontrol aliran air ke berbagai lingkungan atau distrik. Dengan menyesuaikan posisi katup, utilitas air dapat memastikan bahwa air didistribusikan secara merata dan efisien di seluruh sistem.
Kesimpulan
Sebagai kesimpulan, posisi katup memiliki efek yang signifikan pada aliran melalui katup kupu -kupu PVC. Dengan menyesuaikan posisi katup, operator dapat mengontrol laju aliran, penurunan tekanan, dan turbulensi aliran, yang sangat penting untuk pengoperasian sistem fluida yang efisien. Katup kupu-kupu PVC banyak digunakan di berbagai industri untuk regulasi aliran, kontrol on/off, dan tujuan isolasi, berkat desain sederhana, kinerja yang andal, dan efektivitas biaya.

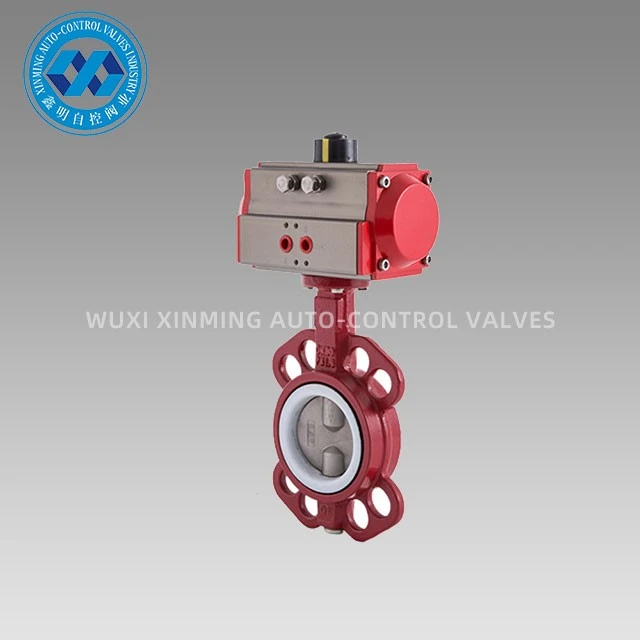

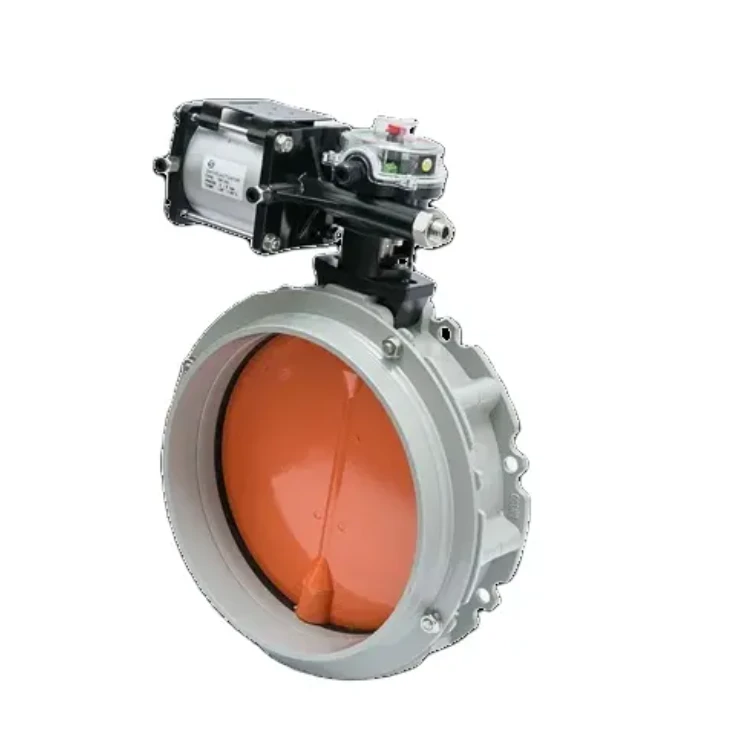

Jika Anda mencari katup kupu-kupu PVC berkualitas tinggi untuk aplikasi Anda, kami menawarkan berbagai macam produk, termasukKatup kupu -kupu kupu -kupu wafer setrika aktuator penumatic,Katup kupu -kupu aluminium debu pneumatik, DanKatup kupu -kupu PVC dengan aktuator pneumatik. Katup kami dirancang dan diproduksi untuk memenuhi standar kualitas dan kinerja tertinggi, memastikan operasi yang andal dan umur layanan yang panjang.
Kami mengundang Anda untuk menghubungi kami untuk membahas persyaratan spesifik Anda dan mengeksplorasi bagaimana katup kupu -kupu PVC kami dapat memenuhi kebutuhan Anda. Tim penjualan kami yang berpengalaman siap membantu Anda dengan pemilihan produk, dukungan teknis, dan saran pengadaan. Mari kita bekerja sama untuk mencapai kontrol aliran yang efisien dan andal di sistem Anda.
Referensi
- Miller, RW (1996). Buku Pegangan Rekayasa Pengukuran Aliran. McGraw-Hill.
- Streeter, VL, & Wylie, EB (1981). Mekanika Cairan. McGraw-Hill.
- Idelchik, IE (1994). Buku Pegangan Resistensi Hidrolik. CRC Press.
