Ketika datang ke sistem kontrol cairan, katup kupu -kupu adalah pilihan yang populer karena kesederhanaannya, biaya - efektivitas, dan operasi yang efisien. Dua jenis katup kupu -kupu yang umum adalah tipe lug - tipe dan wafer. Sebagai pemasok kupu -kupu kupu -kupu, saya memiliki pengalaman luas dengan kedua jenis dan memahami perbedaan, keunggulan, dan aplikasi mereka. Di blog ini, saya akan mempelajari kesenjangan utama antara katup kupu -kupu tipe lug dan wafer - jenis untuk membantu Anda membuat keputusan berdasarkan informasi untuk kebutuhan spesifik Anda.
Desain Struktural
Perbedaan yang paling jelas antara katup kupu -kupu tipe lug dan wafer - tipe kupu -kupu terletak pada desain strukturalnya. Katup kupu -kupu tipe wafer dirancang untuk dipasang di antara dua flensa. Ini memiliki struktur yang relatif sederhana, dengan tubuh tipis yang pas di antara flensa pipa. Katup dipegang di tempatnya oleh baut yang melewati flensa di kedua sisi, yang menekan tubuh katup di antara mereka. Desain ini membuat wafer - tipe katup kompak dan ringan, ideal untuk aplikasi di mana ruang terbatas.
Di sisi lain, katup kupu -kupu tipe lug - fitur lugs berulir di sekitar kelilingnya. Lugs ini memiliki lubang di mana baut dapat dimasukkan. Tidak seperti katup tipe wafer, katup lug -type dapat dipasang dalam pipa tanpa perlu flensa yang berdekatan dibaut bersama. Setiap ujung katup dapat dibaut secara independen ke flensa, memungkinkan isolasi yang mudah dari bagian pipa. Ini sangat berguna dalam sistem di mana pemeliharaan atau penggantian komponen diperlukan, karena satu sisi pipa dapat dimatikan sementara yang lain tetap operasional.
Instalasi dan Pemeliharaan
Pemasangan katup kupu -kupu tipe wafer dan lug - jenis juga berbeda secara signifikan. Wafer - Jenis katup membutuhkan penyelarasan yang tepat dari flensa di kedua sisi katup. Karena mereka mengandalkan kompresi antara flensa untuk penyegelan, ketidakselarasan apa pun dapat menyebabkan kebocoran. Instalasi biasanya melibatkan memasukkan katup di antara flensa dan mengencangkan baut secara merata untuk memastikan segel yang tepat. Namun, proses ini bisa menantang, terutama dalam jaringan pipa berdiameter besar di mana mencapai penyelarasan yang sempurna sulit.
Lug - tipe katup, sebaliknya, menawarkan lebih banyak fleksibilitas selama instalasi. Lugs berulir memungkinkan koneksi independen ke setiap flensa, mengurangi kebutuhan untuk penyelarasan yang tepat antara kedua flensa. Ini membuat instalasi lebih cepat dan lebih mudah, terutama dalam proyek retrofit atau sistem di mana flensa pipa tidak selaras dengan sempurna. Selain itu, ketika datang ke pemeliharaan, katup lug -type bersinar. Jika bagian dari pipa perlu diservis, baut di satu sisi katup lug - tipe dapat dilepas, mengisolasi bagian itu tanpa mempengaruhi sisa sistem. Ini tidak dimungkinkan dengan katup tipe wafer, yang mengharuskan seluruh pipa untuk dimatikan untuk pemeliharaan.
Kinerja penyegelan
Baik katup kupu -kupu tipe lug dan wafer - tipe dirancang untuk memberikan penyegelan yang efektif. Namun, mekanisme dan kinerja penyegelan mereka dapat bervariasi tergantung pada aplikasinya. WAFER - Jenis katup bergantung pada kompresi antara flensa untuk membuat segel. Kursi elastomer katup dikompresi terhadap cakram, mencegah kebocoran cairan. Dalam aplikasi dengan tekanan dan suhu rendah hingga menengah, katup tipe wafer dapat memberikan penyegelan yang andal. Namun, dalam lingkungan tekanan tinggi atau tinggi - suhu, segel kompresi dapat dikompromikan, yang menyebabkan kebocoran.
Lug - tipe katup, di sisi lain, sering memiliki mekanisme penyegelan yang lebih kuat. Koneksi independen ke setiap flensa memungkinkan kontrol yang lebih baik atas kompresi kursi katup. Selain itu, banyak katup lug -type dirancang dengan cakram ganda - offset atau triple - offset, yang memberikan segel yang lebih ketat dengan mengurangi gesekan antara cakram dan kursi selama operasi. Ini membuat katup lug - tipe lebih cocok untuk aplikasi suhu tekanan dan tinggi - tinggi, serta aplikasi di mana nol - kebocoran diperlukan.
Aplikasi
Pilihan antara katup kupu -kupu tipe lug dan wafer sering tergantung pada aplikasi spesifik. WAFER - Jenis katup umumnya digunakan dalam aplikasi di mana biaya dan ruang merupakan pertimbangan utama. Mereka banyak digunakan di pabrik pengolahan air, sistem HVAC, dan pipa industri umum untuk kontrol cairan tekanan rendah -ke sedang. Desain kompak dan biaya yang relatif rendah menjadikannya pilihan yang menarik untuk proyek skala besar di mana beberapa katup diperlukan.
Katup lug - tipe, di sisi lain, lebih disukai dalam aplikasi di mana isolasi dan pemeliharaan sangat penting. Mereka umumnya digunakan dalam pembangkit pengolahan kimia, pipa minyak dan gas, dan fasilitas pembangkit listrik. Dalam industri ini, kemampuan untuk mengisolasi bagian pipa untuk pemeliharaan atau shutdown darurat sangat penting. Katup LUG - tipe juga digunakan dalam aplikasi di mana pipa dapat mengalami getaran atau gerakan, karena pemasangan independen mereka memberikan stabilitas yang lebih baik.
Rekomendasi Produk

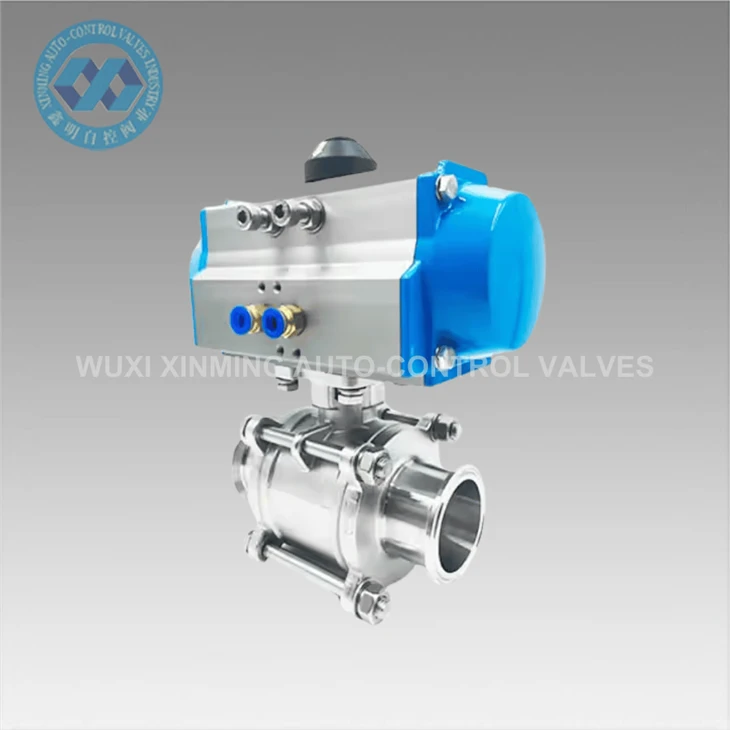

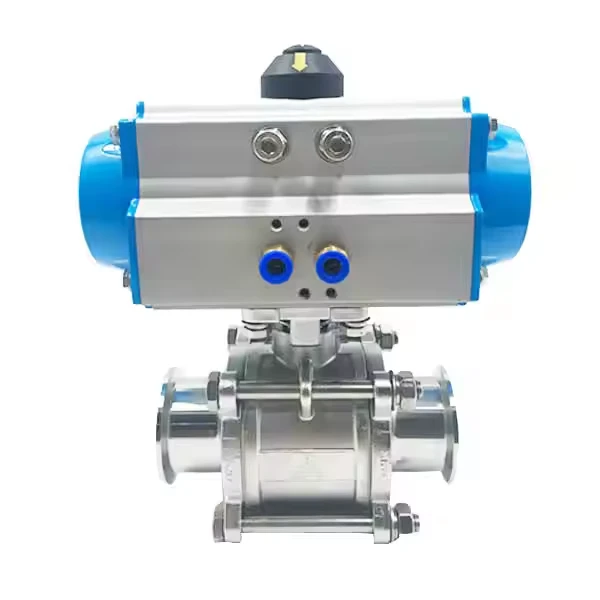

Jika Anda berada di pasar untuk katup kupu -kupu, saya ingin merekomendasikan beberapa produk terkait kami. KitaSanitary Stainless Steel 304 Ball Valveadalah pilihan yang tepat untuk aplikasi di mana hygiene dan resistensi korosi penting. Ini terbuat dari stainless steel 304 berkualitas tinggi, memastikan daya tahan dan kinerja jangka panjang.
Untuk aplikasi yang membutuhkan kontrol otomatis, kamiKatup kupu -kupu sanitasi pneumatikadalah pilihan yang sangat baik. Ini fitur aktuator pneumatik yang memungkinkan kontrol katup yang tepat dan andal, membuatnya cocok untuk digunakan dalam pemrosesan makanan dan minuman, manufaktur farmasi, dan aplikasi sanitasi lainnya.
Jika Anda membutuhkan katup untuk aplikasi suhu tekanan tinggi dan tinggi, kamiKatup kupu -kupu flensa ganda pneumatik yang kokoh dan andaladalah pilihan yang ideal. Desain ganda - eksentrik memberikan segel yang ketat dan mengurangi keausan pada komponen katup, memastikan kinerja jangka panjang di lingkungan yang menuntut.
Kesimpulan
Sebagai kesimpulan, pilihan antara katup kupu -kupu tipe dan tipe wafer tergantung pada beberapa faktor, termasuk persyaratan instalasi, kinerja penyegelan, dan aplikasi. WAFER - Jenis katup cocok untuk aplikasi - sensitif dan spasi - aplikasi terbatas, sedangkan katup lug -type lebih cocok untuk aplikasi di mana isolasi dan pemeliharaan sangat penting. Sebagai pemasok katup kupu -kupu lug, kami memiliki keahlian dan pengalaman untuk membantu Anda memilih katup yang tepat untuk kebutuhan spesifik Anda. Apakah Anda mencari katup untuk proyek skala kecil atau aplikasi industri skala besar, kami dapat memberi Anda produk berkualitas tinggi dan layanan pelanggan yang sangat baik.
Jika Anda tertarik untuk mempelajari lebih lanjut tentang produk kami atau memerlukan bantuan dalam memilih katup yang tepat untuk aplikasi Anda, jangan ragu untuk menghubungi kami untuk pengadaan dan negosiasi. Kami berharap dapat bekerja sama dengan Anda untuk memenuhi kebutuhan kontrol cairan Anda.
Referensi
- Grup katup crane. "Buku Pegangan Katup Kupu -kupu."
- Solusi Otomatisasi Emerson. "Panduan Seleksi Katup."
- Valmet. "Tinjauan Teknologi Katup Kupu -kupu."
