Hai! Sebagai pemasok katup kupu -kupu WCB, saya sering ditanya tentang persyaratan pemasangan untuk katup ini dalam pipa. Jadi, saya pikir saya akan membagikan beberapa wawasan untuk membantu Anda.
Pertama, mari kita bicara tentang apa itu katup kupu -kupu WCB. Ini adalah jenis katup kuartal yang menggunakan cakram untuk mengontrol aliran fluida dalam pipa. Bagian WCB mengacu pada bahan bodi katup, yang merupakan jenis baja karbon yang dikenal karena kekuatan dan daya tahannya.
Persiapan pipa
Sebelum memasang katup kupu -kupu WCB, pipa perlu disiapkan dengan benar. Pipa harus bersih dan bebas dari puing -puing, karat, atau kotoran. Setiap partikel asing dalam pipa dapat merusak cakram katup atau permukaan penyegelan, yang menyebabkan kebocoran atau operasi yang tidak tepat. Anda dapat menggunakan pembersih pipa atau ledakan udara bertekanan tinggi untuk membersihkan bagian dalam pipa.
Pipa juga perlu dipotong dengan panjang yang benar. Pastikan ujung pipa persegi dan halus. Jika ujungnya tidak persegi, itu dapat menyebabkan misalignment selama pemasangan katup, yang akan mempengaruhi kinerja katup. Anda dapat menggunakan pemotong pipa atau gergaji untuk memotong pipa, dan kemudian menggunakan file untuk menghaluskan tepi.
Inspeksi katup
Setelah pipa siap, saatnya untuk memeriksa katup kupu -kupu WCB. Periksa katup untuk kerusakan yang terlihat, seperti retakan, penyok, atau goresan pada bodi katup atau cakram. Juga, pastikan batang katup berputar dengan lancar tanpa mengikat. Jika Anda melihat masalah apa pun, hubungi produsen atau pemasok segera.
Anda juga harus memeriksa permukaan penyegelan katup. Segel sangat penting untuk mencegah kebocoran. Cari tanda -tanda keausan atau kerusakan pada segel. Jika segel rusak, mereka perlu diganti sebelum pemasangan.
Lokasi Instalasi
Memilih lokasi instalasi yang tepat adalah penting. Katup harus dipasang di tempat yang mudah diakses untuk pemeliharaan dan operasi. Hindari memasang katup di area yang rentan terhadap banjir atau di mana akan terkena suhu ekstrem atau zat korosif.
Katup juga harus dipasang di bagian lurus dari pipa. Ini memastikan distribusi aliran yang tepat dan mengurangi risiko turbulensi, yang dapat mempengaruhi kinerja katup. Aturan praktis yang baik adalah memiliki setidaknya 5 - 10 diameter pipa pipa lurus hulu dan diameter 2 - 3 pipa di hilir katup.
Memasang katup
Saat memasang katup kupu -kupu WCB, pastikan itu selaras dengan pipa. Gunakan alat penyelarasan jika perlu untuk memastikan katup terpusat dan lurus. Anda dapat menggunakan baut dan gasket untuk menghubungkan katup ke pipa. Baut harus dikencangkan secara merata untuk menghindari tekanan yang tidak merata pada tubuh katup, yang dapat menyebabkan kebocoran.
Penting untuk menggunakan torsi yang benar saat mengencangkan baut. Over - Mengencangkan baut dapat merusak katup atau gasket, sementara di bawah - pengetatan dapat menyebabkan kebocoran. Lihat instruksi pabrik untuk nilai torsi yang disarankan.
Instalasi aktuator (jika berlaku)

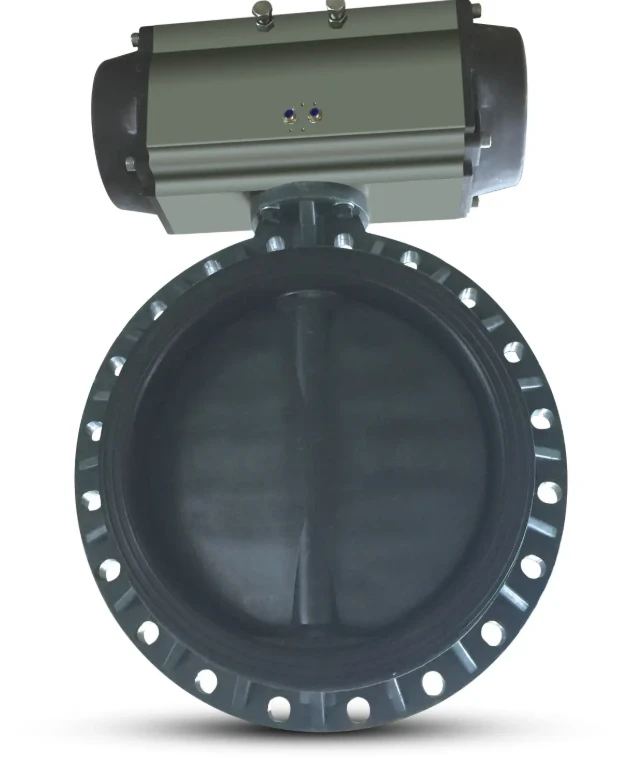

Jika katup kupu -kupu WCB Anda dilengkapi dengan aktuator, sepertiActuator Control Pneumatik PVC Butterfly Valve, instalasi aktuator yang tepat sangat penting. Aktuator harus dipasang dengan aman ke batang katup. Pastikan aktuator terhubung dengan benar atau disalurkan (tergantung pada apakah itu aktuator listrik atau pneumatik) dan bahwa semua koneksi ketat.
Uji aktuator untuk memastikannya beroperasi dengan lancar dan dapat sepenuhnya membuka dan menutup katup. Sesuaikan pengaturan aktuator jika perlu untuk mencapai operasi katup yang diinginkan.
Pengujian tekanan
Setelah katup dipasang, penting untuk melakukan tes tekanan. Ini membantu memeriksa kebocoran apa pun dan untuk memastikan bahwa katup berfungsi dengan baik. Anda dapat menggunakan pengukur tekanan untuk memantau tekanan di dalam pipa.
Mulailah dengan secara perlahan meningkatkan tekanan dalam pipa. Mengawasi katup dan koneksi untuk tanda -tanda kebocoran. Jika Anda melihat ada kebocoran, matikan tekanan segera dan kencangkan baut atau ganti gasket sesuai kebutuhan.
Kompatibilitas dengan komponen lain
Katup kupu -kupu WCB harus kompatibel dengan komponen lain dalam sistem pipa. Misalnya, jika Anda menggunakan aKatup katup kupu -kupu pneumatik relief aktuator dengan lapisan seal ptfe, pastikan itu kompatibel dengan jenis fluida, tekanan, dan suhu dalam pipa.
Juga, pertimbangkan karakteristik aliran katup. Katup harus dapat menangani laju aliran dan tekanan fluida dalam pipa tanpa menyebabkan penurunan tekanan atau pembatasan aliran yang berlebihan.
Pertimbangan lembut - segel

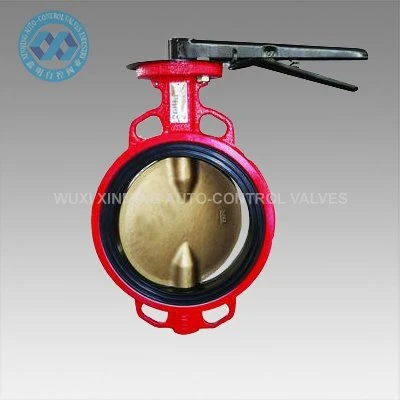

Jika Anda menggunakanSoft - Seal Butterfly Valve, ada beberapa pertimbangan tambahan. Katup lunak - segel lebih sensitif terhadap suhu dan paparan kimia. Pastikan bahan lunak - segel kompatibel dengan cairan di dalam pipa.
Juga, hati -hati saat memasang katup lunak - segel. Hindari lebih - mengencangkan baut, karena ini dapat merusak soft -seal dan menyebabkan kebocoran.
Akses pemeliharaan
Akhirnya, pastikan ada cukup ruang di sekitar katup untuk pemeliharaan. Anda harus dapat mengakses katup untuk inspeksi rutin, pembersihan, dan penggantian suku cadang. Rencanakan ke depan dan pastikan bahwa tidak ada hambatan yang akan mencegah akses mudah ke katup.
Sebagai kesimpulan, memasang katup kupu -kupu WCB dalam pipa membutuhkan persiapan yang cermat, teknik instalasi yang tepat, dan pengujian menyeluruh. Dengan mengikuti persyaratan instalasi ini, Anda dapat memastikan bahwa katup Anda beroperasi dengan lancar dan efisien untuk waktu yang lama.
Jika Anda berada di pasar untuk katup kupu -kupu WCB atau memiliki pertanyaan tentang instalasi mereka, jangan ragu untuk menjangkau. Kami di sini untuk membantu Anda dengan semua kebutuhan katup Anda dan dapat membantu Anda memilih katup yang tepat untuk aplikasi spesifik Anda. Apakah Anda memerlukan katup sederhana untuk proyek skala kecil atau sistem katup yang kompleks untuk aplikasi industri, kami telah membantu Anda. Mari kita mengobrol dan diskusikan bagaimana kami dapat memenuhi kebutuhan Anda!
