Pemasangan Butterfly Valve WCB pada pipa dengan aliran berkecepatan tinggi memerlukan perencanaan yang matang dan pelaksanaan yang tepat. Sebagai pemasok Butterfly Valve WCB, saya telah menyaksikan secara langsung pentingnya pemasangan yang tepat dalam memastikan kinerja jangka panjang katup dan keamanan sistem pipa secara keseluruhan. Di blog ini saya akan membagikan detail langkah dan pertimbangan untuk proses instalasi ini.
Persiapan Pra - instalasi
Sebelum memulai pemasangan, penting untuk melakukan pemeriksaan menyeluruh terhadap Butterfly Valve WCB dan saluran pipa. Pertama, periksa katup apakah ada kerusakan yang terlihat selama pengangkutan, seperti goresan, penyok, atau retakan pada badan, cakram, atau batang katup. Pastikan seluruh komponen valve termasuk gasket, baut, dan mur dalam kondisi baik.
Selanjutnya, periksa pipanya. Ukur diameter bagian dalam pipa untuk memastikan kesesuaiannya dengan ukuran katup. Pipa harus bersih dan bebas dari serpihan, karat, atau kontaminan lainnya yang dapat mempengaruhi kinerja penyegelan katup. Gunakan alat pembersih yang sesuai, seperti sikat dan udara bertekanan, untuk membersihkan pipa secara menyeluruh.
Memilih Lokasi yang Tepat
Memilih lokasi yang tepat untuk Katup Kupu - Kupu WCB di pipa aliran berkecepatan tinggi sangatlah penting. Katup harus dipasang pada bagian pipa yang lurus, jauh dari siku, tee, atau elemen pengganggu aliran lainnya. Direkomendasikan bagian lurus minimal 5 - 10 kali diameter pipa di bagian hulu dan 2 - 3 kali diameter pipa di bagian hilir katup. Hal ini memungkinkan aliran menjadi stabil sebelum dan sesudah melewati katup, sehingga mengurangi risiko kavitasi dan keausan berlebihan.
Juga, pertimbangkan aksesibilitas katup untuk pemeliharaan dan pengoperasian. Katup harus dipasang di lokasi yang mudah dijangkau untuk pemeriksaan, perbaikan, dan penggantian. Hindari memasang katup di area dengan ruang terbatas atau di tempat yang mungkin terhalang oleh peralatan lain.
Memasang Katup
Setelah lokasi ditentukan, saatnya memasang Butterfly Valve WCB. Pertama, letakkan gasket di kedua sisi katup. Pastikan gasket berada di tengah dan sejajar dengan katup dan flensa pipa. Gasket harus terbuat dari bahan yang sesuai dengan cairan dalam pipa dan kondisi pengoperasian.
Kemudian, sejajarkan katup dengan flensa pipa. Gunakan alat penyelaras flensa untuk memastikan lubang baut pada katup dan flensa pipa sejajar sempurna. Masukkan baut melalui lubang dan kencangkan mur secara merata dengan tangan. Jangan mengencangkan mur sepenuhnya pada tahap ini, karena dapat menyebabkan ketidaksejajaran.
Mengencangkan Baut
Pengencangan baut yang tepat sangat penting untuk pemasangan yang bebas kebocoran. Gunakan kunci momen untuk mengencangkan baut hingga nilai torsi yang disarankan yang ditentukan oleh produsen katup. Kencangkan baut dengan pola berselang-seling untuk memastikan pemerataan gaya penjepitan. Mengencangkan baut secara berlebihan dapat merusak gasket dan flensa katup, sedangkan mengencangkan baut secara berlebihan dapat menyebabkan kebocoran.
Setelah mengencangkan baut ke nilai torsi awal, periksa kembali keselarasan katup dan pipa. Jika perlu, lakukan sedikit penyetelan lalu kencangkan kembali baut hingga nilai torsi akhir. Proses ini membantu memastikan segel yang tepat dan mencegah potensi kebocoran.
Menguji Katup
Setelah instalasi selesai, perlu dilakukan pengujian Butterfly Valve WCB. Pertama, lakukan inspeksi visual untuk memeriksa tanda-tanda ketidaksejajaran atau kerusakan yang jelas. Kemudian, lakukan uji tekanan untuk memverifikasi integritas instalasi.
Tutup katup dan secara bertahap tingkatkan tekanan dalam pipa hingga tekanan operasi. Periksa kebocoran di sekitar flensa katup, gasket, atau badan katup. Jika ditemukan kebocoran, segera matikan sistem, lepaskan tekanan, dan periksa kembali pemasangannya. Lakukan penyesuaian yang diperlukan, seperti mengencangkan baut atau mengganti gasket, lalu ulangi uji tekanan.
Pertimbangan Khusus untuk Aliran Berkecepatan Tinggi
Dalam pipa aliran berkecepatan tinggi, pertimbangan tambahan perlu dipertimbangkan. Aliran berkecepatan tinggi dapat menyebabkan kavitasi, yaitu terbentuknya dan runtuhnya gelembung-gelembung uap dalam fluida. Kavitasi dapat merusak cakram katup, dudukan, dan komponen lainnya, sehingga menyebabkan penurunan kinerja katup dan masa pakai yang lebih pendek.
Untuk mencegah kavitasi, pertimbangkan untuk menggunakan katup dengan desain yang tepat, seperti katup kupu-kupu berperforma tinggi. Katup ini dirancang untuk menangani aliran berkecepatan tinggi dan mengurangi risiko kavitasi. Selain itu, Anda dapat memasang perangkat kontrol aliran di bagian hulu katup untuk mengurangi kecepatan aliran dan menstabilkan aliran.
Pemeliharaan dan Pemantauan
Perawatan dan pemantauan rutin sangat penting untuk kinerja jangka panjang WCB Butterfly Valve dalam pipa aliran berkecepatan tinggi. Tetapkan jadwal perawatan untuk memeriksa katup secara berkala. Periksa kondisi gasket, baut, dan piringan katup serta dudukannya dari keausan atau kerusakan. Ganti semua komponen yang aus tepat waktu.
Pantau parameter pengoperasian katup, seperti tekanan, suhu, dan laju aliran. Perubahan signifikan apa pun pada parameter ini mungkin mengindikasikan adanya masalah pada katup atau sistem perpipaan. Gunakan sistem pemantauan untuk mengumpulkan dan menganalisis data, dan mengambil tindakan yang tepat berdasarkan hasilnya.
Produk Terkait

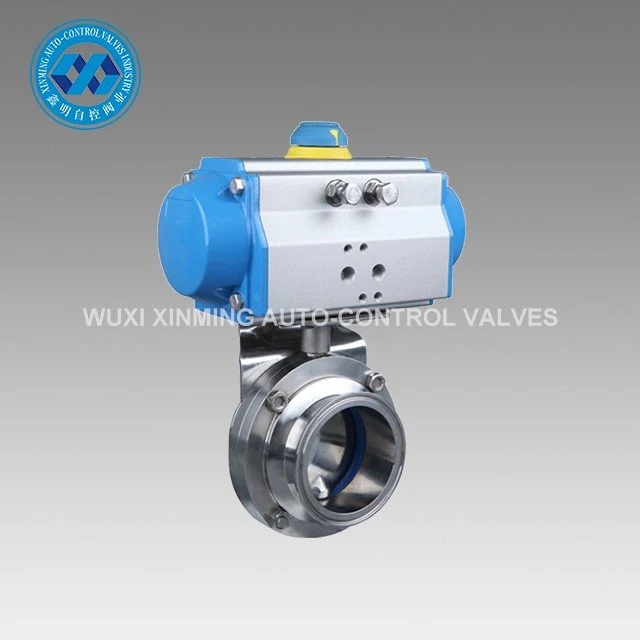

Sebagai pemasok Butterfly Valve WCB, kami juga menawarkan berbagai macam katup kupu-kupu berkualitas tinggi lainnya. Misalnya, milik kitaKatup Kupu-Kupu Wafer Baja Tahan Karat Pneumatik Keluaran Barudirancang untuk berbagai aplikasi industri, memberikan kinerja yang andal dan pengoperasian yang mudah. KitaKatup Kupu-Kupu Sanitasicocok untuk industri makanan, minuman, dan farmasi, memenuhi standar kebersihan yang ketat. Dan milik kitaAktuator Pneumatik Tri - Katup Kupu-Kupu eksentriksangat ideal untuk aplikasi bertekanan tinggi dan bersuhu tinggi.
