Memasang katup kupu -kupu WCB dalam pipa dengan getaran frekuensi tinggi membutuhkan perencanaan yang cermat dan eksekusi yang tepat. Sebagai pemasok katup kupu -kupu WCB, saya telah menyaksikan secara langsung pentingnya pemasangan yang tepat dalam memastikan umur panjang katup dan kinerja optimal, terutama di lingkungan yang menantang dengan getaran frekuensi tinggi. Di blog ini, saya akan memandu Anda melalui proses memasang katup kupu -kupu WCB dalam pipa seperti itu, menyoroti pertimbangan utama dan praktik terbaik.
Pra - Persiapan Instalasi
Sebelum memulai instalasi, sangat penting untuk melakukan inspeksi pipa dan katup secara menyeluruh. Pertama, periksa pipa untuk tanda -tanda kerusakan, korosi, atau misalignment. Getaran frekuensi tinggi dapat memperburuk masalah yang ada, sehingga penting untuk mengatasinya sebelum memasang katup. Ukur diameter dalam pipa untuk memastikannya cocok dengan diameter luar katup kupu -kupu WCB. Perbedaan yang signifikan dapat menyebabkan kebocoran atau operasi katup yang tidak tepat.
Selanjutnya, periksa katup kupu -kupu WCB itu sendiri. Periksa tubuh katup untuk retakan, penyok, atau kerusakan fisik lainnya. Periksa disk, batang, dan segel untuk penyelarasan dan integritas yang tepat. Pastikan semua komponen bersih dan bebas dari puing -puing. Jika Anda telah memesanAktuator Pneumatik EPDM Flange Butterfly Valve, pastikan bahwa aktuator dalam kondisi kerja yang baik dan dikalibrasi dengan benar.
Memilih lokasi yang tepat
Lokasi katup dalam pipa adalah faktor penting, terutama di lingkungan getaran frekuensi tinggi. Pilih bagian pipa yang relatif lurus dan bebas dari tikungan atau penghalang yang tajam. Ini akan membantu mengurangi tekanan pada katup yang disebabkan oleh getaran. Hindari memasang katup di dekat pompa atau peralatan lain yang menghasilkan getaran frekuensi tinggi secara langsung, karena ini dapat meningkatkan risiko kegagalan katup.
Penting juga untuk mempertimbangkan aksesibilitas untuk pemeliharaan dan inspeksi. Katup harus dipasang di lokasi di mana ia dapat dengan mudah dicapai untuk pemeriksaan dan perbaikan rutin. Selain itu, pastikan ada cukup ruang di sekitar katup untuk memungkinkan pengoperasian aktuator, jika berlaku.
Memasang katup
Saat memasang katup kupu -kupu WCB, mulailah dengan menyelaraskan flensa katup dengan flensa pipa. Gunakan paking yang kompatibel dengan katup dan bahan pipa. Gasket harus bersih dan bebas dari cacat apa pun. Tempatkan gasket di antara flensa, memastikan bahwa ia berpusat dan duduk dengan benar.
Masukkan baut melalui lubang flensa dan tangan - kencangkan secara merata dalam pola salib. Ini membantu memastikan kompresi gasket yang seragam dan mencegah kebocoran. Setelah semua baut dikencangkan, gunakan kunci pas torsi untuk mengencangkannya dengan nilai torsi yang disarankan. Over - Pengetatan dapat merusak flensa atau paking, sementara di bawah - pengetatan dapat mengakibatkan kebocoran.

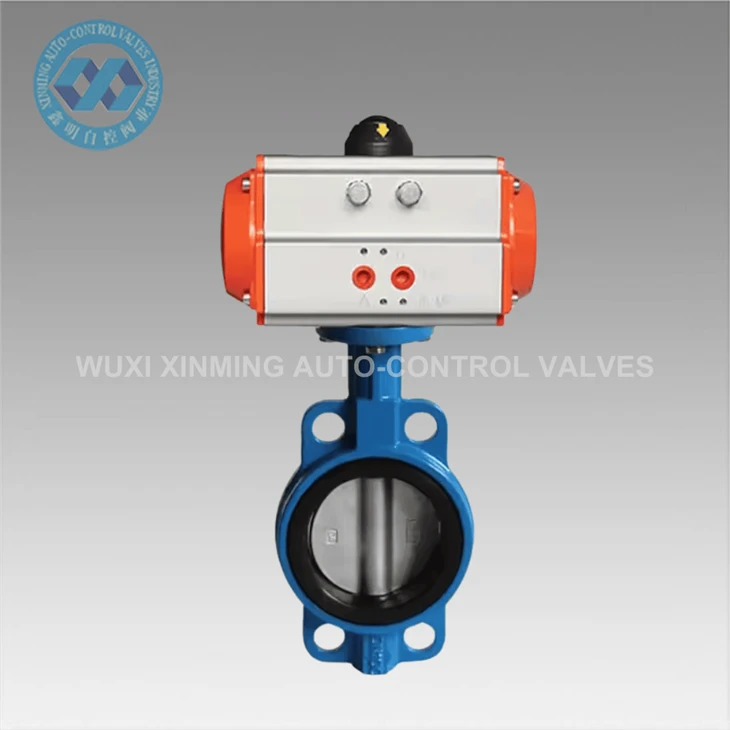

Jika Anda memasangTombol Logam Baru Ne Way Periksa diafragma aktuator katup bola pneumatikatau aCast Iron Double Acting Acting Pneumatic Actuator Butterfly Valve, ikuti instruksi pabrik untuk menghubungkan aktuator ke katup. Pastikan semua koneksi listrik atau pneumatik aman dan terisolasi dengan baik.
Isolasi getaran
Untuk meminimalkan dampak getaran frekuensi tinggi pada katup kupu -kupu WCB, teknik isolasi getaran harus digunakan. Salah satu metode umum adalah menggunakan konektor fleksibel di kedua sisi katup. Konektor ini dapat menyerap sebagian energi getaran dan mencegahnya ditransfer langsung ke katup.
Pilihan lain adalah memasang getaran - dudukan redaman. Dudukan ini dapat ditempatkan di bawah katup atau pipa mendukung untuk mengurangi transmisi getaran. Pilihan metode isolasi getaran tergantung pada karakteristik spesifik pipa dan tingkat getaran.
Pengujian dan commissioning
Setelah katup dipasang, penting untuk melakukan serangkaian tes untuk memastikan operasi yang tepat. Pertama, lakukan inspeksi visual untuk memeriksa tanda -tanda kebocoran di sekitar flensa atau badan katup. Kemudian, operasikan katup secara manual untuk memastikan bahwa cakram berputar dengan lancar dan sepenuhnya terbuka dan ditutup.
Jika katup dilengkapi dengan aktuator, uji operasi aktuator. Periksa waktu respons, keakuratan kontrol posisi, dan fungsi keseluruhan aktuator. Lakukan uji tekanan untuk memverifikasi integritas katup di bawah tekanan operasi. Ini akan membantu mengidentifikasi potensi kebocoran atau kelemahan dalam katup atau instalasi.
Pemeliharaan dan pemantauan
Setelah katup ditugaskan, pemeliharaan dan pemantauan rutin sangat penting untuk memastikan kinerja jangka panjangnya. Tetapkan jadwal pemeliharaan yang mencakup inspeksi rutin, pelumasan bagian yang bergerak, dan penggantian komponen usang.
Pantau kinerja katup dari waktu ke waktu. Mengawasi parameter seperti tekanan, suhu, dan laju aliran. Setiap perubahan signifikan dalam parameter ini dapat menunjukkan masalah dengan katup atau pipa. Gunakan perangkat pemantauan getaran untuk mendeteksi pola getaran abnormal, yang bisa menjadi tanda kegagalan katup yang akan datang.
Kesimpulan
Memasang katup kupu -kupu WCB dalam pipa dengan getaran frekuensi tinggi membutuhkan pendekatan komprehensif yang memperhitungkan berbagai faktor, dari persiapan pra -pemasangan hingga pemeliharaan pemasangan. Dengan mengikuti langkah -langkah yang diuraikan dalam blog ini, Anda dapat memastikan instalasi yang sukses dan operasi katup yang lama dan tahan lama.
Jika Anda berada di pasar untuk katup kupu -kupu WCB berkualitas tinggi atau memerlukan bantuan lebih lanjut dengan pemasangan dan pemeliharaan katup, jangan ragu untuk menghubungi kami. Tim ahli kami siap memberi Anda solusi dan dukungan terbaik untuk sistem pipa Anda.
Referensi
- Buku Pegangan Katup, [Nama Penulis], [Penerbit], [Tahun Publikasi]
- Pedoman Desain dan Instalasi Pipeline, [Organisasi], [Tahun Publikasi]
- Teknik Isolasi dan Redaman Getaran, [Lembaga Penelitian], [Tahun Penelitian]
