Memasang katup kupu-kupu pada pipa vertikal adalah tugas yang memerlukan perencanaan dan pelaksanaan yang cermat. Sebagai pemasok Butterfly Valve yang tepercaya, kami memahami pentingnya memberi Anda panduan komprehensif mengenai proses ini. Di blog ini, kami akan memandu Anda melalui langkah-langkah memasang katup kupu-kupu pada pipa vertikal, memastikan pemasangan yang sukses dan efisien.
1. Persiapan Pra-instalasi
Menilai Saluran Pipa
Sebelum memasang katup kupu-kupu, penting untuk menilai pipa vertikal secara menyeluruh. Periksa diameter pipa, material, dan kondisi pengoperasian yang akan dialaminya, seperti tekanan, suhu, dan jenis fluida yang mengalir melaluinya. Katup yang Anda pilih harus sesuai dengan faktor-faktor ini. Misalnya, jika Anda berurusan dengan pipa yang mengalirkan cairan korosif, katup yang terbuat dari bahan tahan korosi seperti baja tahan karat adalah pilihan yang tepat.
Pemilihan Katup

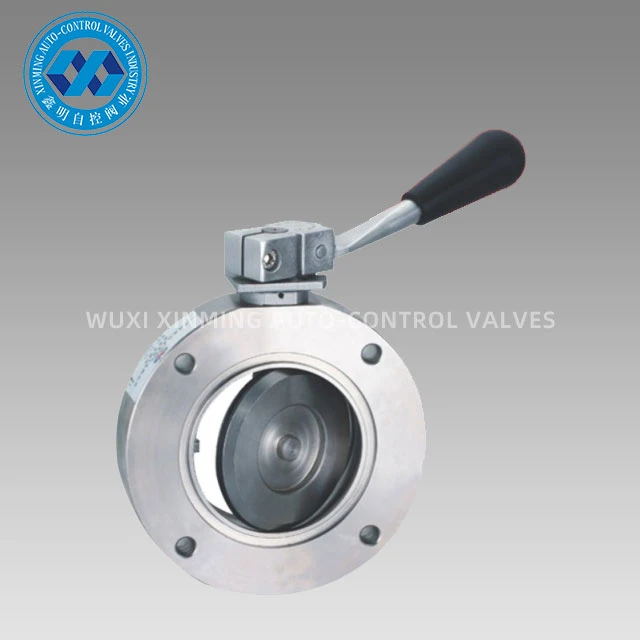

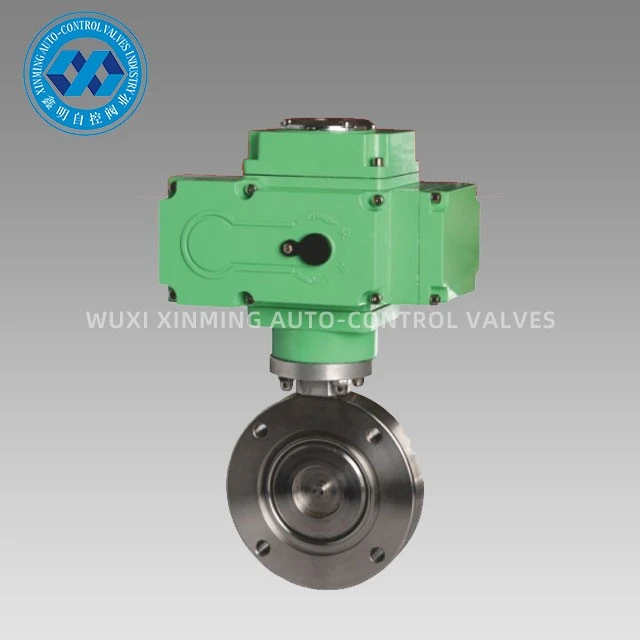

Sebagai supplier Butterfly Valve, kami menawarkan berbagai macam valve untuk memenuhi berbagai kebutuhan. Anda dapat mempertimbangkan kamiKatup Kupu-Kupu Bergelang Aksi Tunggal dan Ganda Kustom, yang memberikan fleksibilitas dalam pengoperasian. Jika aplikasi Anda melibatkan lingkungan vakum, kamiKatup Kupu-Kupu Vakumakan menjadi pilihan ideal. Untuk industri dengan persyaratan kebersihan yang tinggi, seperti makanan dan minuman atau obat-obatan, kamiKatup Kupu-Kupu Sanitasidirancang untuk memenuhi standar yang ketat.
Mengumpulkan Alat dan Bahan
Kumpulkan semua alat dan bahan yang diperlukan untuk pemasangan. Anda memerlukan kunci pas atau soket untuk mengencangkan baut, pita pengukur untuk memastikan kesejajaran yang benar, gasket untuk segel anti bocor, dan peralatan keselamatan seperti sarung tangan dan kacamata pengaman.
2. Pemeriksaan Katup
Inspeksi Visual
Periksa katup kupu-kupu apakah ada kerusakan yang terlihat, seperti retak, penyok, atau tergores. Periksa cakram, batang, dan segel untuk memastikan kondisinya baik. Kerusakan apa pun pada komponen ini dapat mempengaruhi kinerja katup dan menyebabkan kebocoran atau kegagalan fungsi.
Uji Fungsi
Sebelum pemasangan, lakukan uji fungsi pada katup. Putar pegangan katup atau aktuator melalui berbagai gerakan untuk memastikan kelancaran pengoperasian. Disk harus membuka dan menutup dengan bebas tanpa ikatan apa pun.
3. Persiapan Saluran Pipa
Membersihkan Saluran Pipa
Bersihkan pipa vertikal secara menyeluruh untuk menghilangkan kotoran, kotoran, atau karat. Hal ini memastikan permukaan yang bersih dan rata untuk pemasangan katup dan mencegah benda asing memasuki katup dan menyebabkan kerusakan. Anda dapat menggunakan pembersih pipa atau sikat kawat untuk tujuan ini.
Menandai Lokasi Pemasangan
Tandai lokasi yang tepat pada pipa tempat katup kupu-kupu akan dipasang. Ukur panjang katup dan tandai posisi yang sesuai pada pipa. Pastikan ada ruang yang cukup di kedua sisi katup untuk memudahkan akses selama perawatan.
Memotong Pipa (bila perlu)
Jika pipa perlu dipotong untuk menampung katup, gunakan pemotong pipa yang sesuai. Buat potongan yang bersih dan lurus untuk memastikan kesejajaran yang tepat dengan katup. Setelah pemotongan, bersihkan tepi pipa untuk mencegah kerusakan pada gasket.
4. Pemasangan Katup
Memasang Gasket
Tempatkan gasket di kedua sisi flensa katup. Gasket harus memiliki ukuran dan bahan yang tepat untuk memastikan segel yang rapat. Pastikan gasket berada di tengah dan bebas dari kerutan atau lipatan.
Menyelaraskan Katup
Sejajarkan katup dengan hati-hati dengan posisi yang ditandai pada pipa. Gunakan pita pengukur untuk memastikan katup berada di tengah dan tegak lurus dengan pipa. Ketidaksejajaran dapat menyebabkan tekanan pada katup dan pipa, yang menyebabkan kebocoran dan kegagalan dini.
Baut Katup
Masukkan baut melalui flensa katup dan flensa pipa. Gunakan kunci pas atau set soket untuk mengencangkan baut secara merata. Kencangkan baut dengan pola berselang-seling untuk memastikan tekanan seragam pada gasket. Jangan mengencangkan baut terlalu kencang karena dapat merusak gasket atau flensa katup.
5. Pemeriksaan Pasca Instalasi
Uji Kebocoran
Setelah pemasangan, lakukan uji kebocoran. Tutup katup dan berikan tekanan pada pipa. Periksa apakah ada kebocoran di sekitar flensa katup. Jika ditemukan kebocoran, kendurkan sedikit baut, setel gasket, dan kencangkan kembali baut.
Uji Fungsi
Sekali lagi, lakukan uji fungsi pada katup. Buka dan tutup katup beberapa kali untuk memastikan kelancaran pengoperasian. Periksa apakah pegangan katup atau aktuator bergerak bebas dan cakram membuka dan menutup sepenuhnya.
Pemeriksaan Sistem
Periksa seluruh sistem perpipaan untuk memastikan berfungsi dengan baik. Pantau tekanan, laju aliran, dan suhu untuk memastikannya berada dalam kisaran pengoperasian normal.
6. Pertimbangan Pemeliharaan
Perawatan rutin sangat penting untuk memastikan kinerja jangka panjang katup kupu-kupu pada pipa vertikal. Periksa katup secara berkala untuk melihat tanda-tanda keausan, korosi, atau kebocoran. Lumasi batang katup dan bagian yang bergerak seperti yang direkomendasikan oleh pabrikan. Ganti gasket dan seal jika menunjukkan tanda-tanda kerusakan atau penurunan kualitas.
Kesimpulan
Memasang katup kupu-kupu pada pipa vertikal memerlukan perhatian terhadap detail. Dengan mengikuti langkah-langkah yang diuraikan di atas, Anda dapat memastikan keberhasilan instalasi yang akan memberikan kinerja yang andal. Sebagai pemasok Butterfly Valve terkemuka, kami berkomitmen untuk menyediakan katup berkualitas tinggi dan dukungan komprehensif kepada pelanggan kami. Jika Anda memiliki pertanyaan tentang pemilihan, pemasangan, atau pemeliharaan katup, atau jika Anda tertarik untuk membeli katup kupu-kupu kami, jangan ragu untuk menghubungi kami untuk diskusi lebih lanjut. Kami berharap dapat melayani kebutuhan Anda dan membantu Anda mencapai kinerja optimal dalam sistem saluran pipa Anda.
Referensi
- "Buku Panduan Pemasangan Katup" - Buku referensi industri katup umum untuk pedoman pemasangan
- Panduan pemasangan pabrikan untuk model katup kupu-kupu tertentu
