Hai! Sebagai pemasok katup bola tipis, saya telah melihat secara langsung betapa pentingnya penyelarasan yang tepat selama pemasangan. Katup bola tipis yang tidak selaras dapat menyebabkan semua jenis masalah, seperti kebocoran, mengurangi efisiensi aliran, dan bahkan keausan prematur. Jadi, di blog ini, saya akan membagikan beberapa tips tentang cara memastikan penyelarasan yang tepat dari katup bola tipis selama instalasi.
Pra - Pemeriksaan Instalasi
Bahkan sebelum Anda memulai proses instalasi, penting untuk melakukan beberapa cek. Pertama, pastikan Anda memiliki katup yang tepat untuk pekerjaan itu. Periksa spesifikasi katup terhadap persyaratan sistem Anda. Anda tidak ingin berakhir dengan katup yang terlalu kecil atau terlalu besar untuk pipa.
Periksa katup untuk kerusakan yang terlihat. Cari retakan, penyok, atau tanda -tanda korosi. Katup yang rusak tidak akan berfungsi dengan baik, bahkan jika itu benar -benar selaras. Juga, periksa permukaan kawin katup dan pipa. Mereka harus bersih dan bebas dari puing -puing. Kotoran atau kotoran apa pun dapat mencegah segel dan penyelarasan yang tepat.
Mengukur dan menandai
Pengukuran yang akurat adalah kunci untuk penyelarasan yang tepat. Gunakan alat pengukur yang andal, seperti pita pengukur atau kaliper, untuk mengukur diameter pipa dan katup. Pastikan pengukuran cocok. Jika ada perbedaan yang signifikan, Anda mungkin perlu mencari adaptor atau katup yang berbeda.
Setelah Anda mengkonfirmasi pengukuran, tandai pipa dan katup. Tandai garis tengah pipa dan katup. Ini akan membantu Anda menyelaraskannya dengan benar selama instalasi. Anda dapat menggunakan penanda permanen atau juru tulis untuk membuat tanda.
Memposisikan katup
Saat memposisikan katup, penting untuk mempertimbangkan arah aliran. Sebagian besar katup bola tipis memiliki panah yang menunjukkan arah aliran. Pastikan panah pada katup sejajar dengan arah aliran dalam pipa. Arah aliran yang salah dapat menyebabkan berkurangnya kinerja dan bahkan kerusakan pada katup.
Tempatkan katup di dalam pipa dengan hati -hati. Cobalah untuk menyelaraskan garis tengah katup dan pipa sedekat mungkin. Anda mungkin perlu menggunakan perangkat pengangkat, seperti hoist atau crane, untuk katup yang lebih besar. Pastikan katupnya rata dan tidak miring ke satu sisi.
Menggunakan alat perataan
Ada beberapa alat penyelarasan yang tersedia yang dapat membantu Anda memastikan keselarasan yang tepat. Salah satu alat yang paling umum adalah alat perataan flensa. Jika katup bola tipis Anda memiliki flensa, alat ini bisa sangat berguna. Ini membantu menyelaraskan lubang baut di flensa katup dan pipa. Ini memastikan bahwa baut dapat dimasukkan dengan mudah dan bahwa katup duduk dengan benar.
Alat lain adalah alat penyelarasan laser. Alat ini menggunakan sinar laser untuk memberikan referensi penyelarasan yang tepat. Ini bisa sangat berguna untuk pipa panjang atau ketika presisi tinggi diperlukan. Dengan menggunakan alat penyelarasan laser, Anda dapat memastikan bahwa katup diselaraskan dalam toleransi yang sangat kecil.
Mengencangkan baut
Setelah katup berada di posisi dan selaras dengan benar, saatnya untuk mengencangkan baut. Tapi jangan hanya menjadi gila dan mengencangkan semuanya sekaligus. Anda harus mengikuti urutan pengetatan tertentu. Mulailah dengan mengencangkan baut dalam pola silang. Ini membantu mendistribusikan tekanan secara merata di sekitar flensa dan memastikan segel yang tepat.
Gunakan kunci pas torsi untuk mengencangkan baut ke nilai torsi yang disarankan. Over - Mengencangkan baut dapat merusak katup atau pipa, sementara di bawah - pengetatan dapat menyebabkan kebocoran. Lihat manual instalasi katup untuk nilai torsi yang benar.
Menguji penyelarasan
Setelah katup dipasang dan baut dikencangkan, penting untuk menguji penyelarasan. Anda dapat melakukan inspeksi visual untuk memastikan katup terlihat selaras dengan benar. Periksa tanda -tanda misalignment, seperti celah antara flensa atau katup yang tampaknya dimiringkan.
Anda juga dapat melakukan tes tekanan. Berikan tekanan pada sistem dan periksa kebocoran apa pun. Jika ada kebocoran, itu bisa menjadi tanda ketidaksejajaran. Dalam hal ini, Anda mungkin perlu melonggarkan baut, meluruskan kembali katup, dan kemudian mengembalikan baut.
Masalah dan solusi penyelarasan umum
Terkadang, Anda mungkin menghadapi beberapa masalah penyelarasan umum selama instalasi. Salah satu masalah umum adalah misalignment flensa. Ini dapat terjadi jika flensa tidak dikerjakan dengan baik atau jika pipa tidak lurus. Untuk mengatasi masalah ini, Anda dapat menggunakan shims untuk menyesuaikan penyelarasan. Shims adalah potongan -potongan tipis bahan yang dapat ditempatkan di antara flensa untuk memperbaiki perataan.
Masalah lain adalah misalignment batang katup. Ini dapat menyebabkan masalah dengan pengoperasian katup. Jika Anda melihat bahwa batang katup tidak bergerak dengan lancar atau bahwa katup sulit untuk dibuka dan ditutup, itu bisa disebabkan oleh ketidakselarasan STEM. Dalam hal ini, Anda mungkin perlu membongkar katup dan meluruskan kembali batang.
Pentingnya penyelarasan yang tepat untuk berbagai jenis katup bola tipis

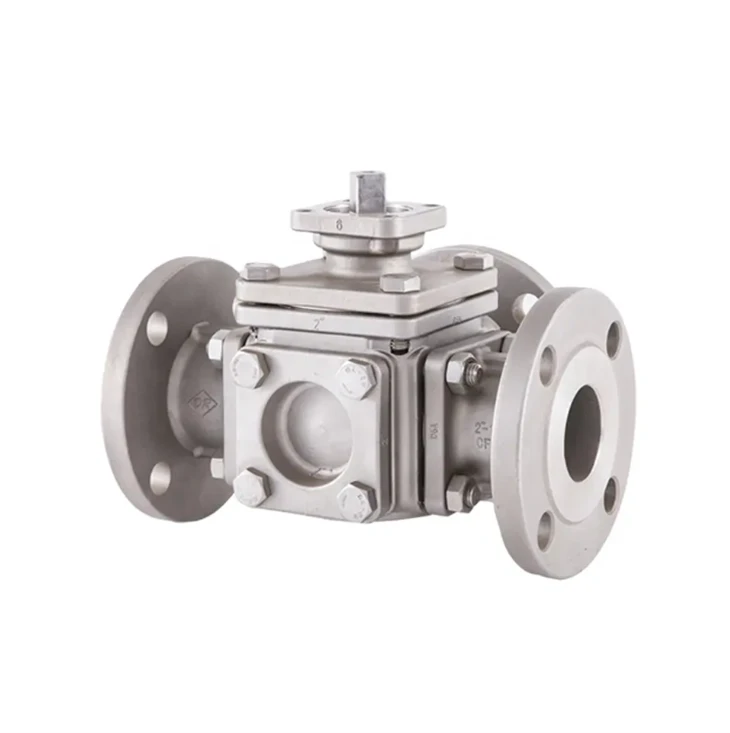

Berbagai jenis katup bola tipis memiliki persyaratan penyelarasan yang berbeda. Misalnya,180 derajat aktuator pneumatik 3 arah katup bolaPerlu diselaraskan secara tepat untuk memastikan pengoperasian aktuator yang tepat. Katup yang tidak selaras dapat menyebabkan aktuator mengalami kerusakan, yang menyebabkan masalah dengan kontrol aliran.
ItuDouble Union L - Berbentuk katup bola tiga arahJuga membutuhkan penyelarasan yang cermat. Desain berbentuk L berarti bahwa katup harus diposisikan dengan benar untuk mengarahkan aliran sebagaimana dimaksud. Ketidaksejajaran dapat mengganggu pola aliran dan mengurangi efisiensi sistem.
Katup bola listrik tinggi - kinerja untuk operasi yang andaladalah jenis lain yang membutuhkan keselarasan yang tepat. Katup ini sering digunakan dalam aplikasi penting di mana keandalan adalah kuncinya. Katup bola listrik yang tidak selaras dapat menyebabkan masalah listrik dan mempengaruhi kinerja keseluruhan sistem.
Kesimpulan
Memastikan penyelarasan yang tepat dari katup bola tipis selama instalasi sangat penting untuk kinerja dan umur panjang yang optimal. Dengan mengikuti langkah -langkah yang saya uraikan di blog ini, dari pemeriksaan pra -instalasi hingga menguji penyelarasan, Anda dapat menghindari banyak masalah umum yang terkait dengan katup yang tidak selaras.
Jika Anda berada di pasar untuk katup bola tipis berkualitas tinggi, kami di sini untuk membantu. Kami menawarkan berbagai macam katup bola tipis yang dirancang untuk memenuhi kebutuhan spesifik Anda. Apakah Anda membutuhkan katup dua arah sederhana atau katup tiga arah yang lebih kompleks, kami telah membantu Anda. Jika Anda memiliki pertanyaan atau ingin mendiskusikan kebutuhan Anda, jangan ragu untuk menghubungi kami. Kami selalu senang membantu Anda menemukan katup yang tepat dan memastikan proses pemasangan yang lancar.
Referensi
- Manual Instalasi Katup
- Standar Industri untuk Instalasi Katup
- Panduan Teknis tentang Pipa Pipa dan Penyelarasan Katup
