Mengalibrasi katup kupu -kupu adalah proses penting yang memastikan kinerja dan umur panjang yang optimal. Sebagai pemasok katup kupu -kupu tepercaya, kami memahami pentingnya kalibrasi yang tepat dalam mempertahankan efisiensi dan keandalan komponen -komponen penting ini. Dalam posting blog ini, kami akan memandu Anda melalui proses langkah demi langkah mengkalibrasi katup kupu-kupu, memberi Anda pengetahuan dan keterampilan untuk melakukan tugas ini secara efektif.
Memahami dasar -dasar katup kupu -kupu
Sebelum mempelajari proses kalibrasi, penting untuk memiliki pemahaman dasar tentang bagaimana katup kupu -kupu bekerja. Katup kupu-kupu adalah katup seperempat putaran yang menggunakan elemen penutupan berbentuk disk untuk mengatur aliran cairan melalui pipa. Disk dipasang pada poros yang berputar 90 derajat untuk membuka atau menutup katup. Ketika disk sejajar dengan arah aliran, katup terbuka sepenuhnya, memungkinkan aliran maksimum. Sebaliknya, ketika disk tegak lurus terhadap arah aliran, katup tertutup sepenuhnya, menghalangi aliran.
Mengapa Kalibrasi Diperlukan
Kalibrasi adalah proses menyesuaikan katup untuk memastikan bahwa ia beroperasi secara akurat dan konsisten. Seiring waktu, faktor -faktor seperti keausan, perubahan suhu, dan fluktuasi tekanan dapat menyebabkan katup kupu -kupu menyimpang dari pengaturan yang dimaksud. Ini dapat mengakibatkan kontrol aliran yang tidak akurat, berkurangnya efisiensi, dan bahkan kegagalan sistem. Dengan mengkalibrasi katup secara teratur, Anda dapat mempertahankan kinerjanya, memperpanjang umurnya, dan mencegah downtime yang mahal.
Alat dan Peralatan Diperlukan
Sebelum Anda memulai proses kalibrasi, Anda perlu mengumpulkan alat dan peralatan yang diperlukan. Ini mungkin termasuk:
- Kunci pas torsi
- Pengukur tekanan
- Meter aliran
- Bagan Kalibrasi atau Manual
- Peralatan keselamatan, seperti sarung tangan dan kacamata
Proses kalibrasi langkah demi langkah
Langkah -langkah berikut menguraikan proses umum mengkalibrasi katup kupu -kupu. Namun, penting untuk dicatat bahwa prosedur kalibrasi spesifik dapat bervariasi tergantung pada merek dan model katup. Selalu merujuk pada instruksi dan pedoman pabrik untuk informasi terperinci.
Langkah 1: Persiapan
- Mengisolasi katup:Sebelum Anda mulai mengerjakan katup, pastikan untuk mengisolasinya dari sistem dengan menutup katup hulu dan hilir. Ini akan mencegah cairan mengalir melalui katup selama proses kalibrasi.
- Mengurangi tekanan:Gunakan pengukur tekanan untuk memeriksa tekanan di katup dan menghilangkan tekanan residu dengan membuka katup pembuangan atau melampiaskan sistem.
- Bersihkan katup:Lepaskan kotoran, puing -puing, atau korosi dari katup dan komponennya menggunakan kain bersih atau larutan pembersih ringan. Ini akan memastikan pembacaan yang akurat dan mencegah kerusakan pada katup.
Langkah 2: Periksa posisi katup
- Verifikasi posisi katup:Gunakan inspeksi visual atau indikator posisi untuk mengkonfirmasi bahwa katup berada di posisi tertutup sepenuhnya. Jika katup tidak sepenuhnya tertutup, sesuaikan secara manual sampai itu.
- Tandai posisi katup:Gunakan penanda atau juru tulis untuk menandai posisi batang katup atau aktuator pada badan katup. Ini akan membantu Anda memastikan bahwa katup kembali ke posisi yang sama setelah kalibrasi.
Langkah 3: Sesuaikan aktuator
- Periksa pengaturan aktuator:Lihat instruksi pabrik untuk menentukan pengaturan yang benar untuk aktuator, seperti torsi, tekanan, dan panjang stroke. Gunakan kunci pas torsi untuk menyesuaikan aktuator ke pengaturan yang ditentukan.
- Uji aktuator:Gunakan pengukur tekanan untuk memberikan tekanan pada aktuator dan memverifikasi bahwa ia menggerakkan batang katup dengan lancar dan akurat. Jika aktuator tidak beroperasi dengan benar, sesuaikan pengaturan atau ganti aktuator jika perlu.
Langkah 4: Periksa laju aliran
- Pasang meter aliran:Pasang meter aliran di pipa hulu atau hilir katup untuk mengukur laju aliran. Pastikan untuk mengikuti instruksi pabrik untuk memasang dan mengkalibrasi meter aliran.
- Buka katup secara bertahap:Perlahan buka katup dan pantau laju aliran menggunakan meter aliran. Sesuaikan posisi katup sesuai kebutuhan untuk mencapai laju aliran yang diinginkan.
- Catat laju aliran:Catat laju aliran pada posisi katup yang berbeda dan bandingkan dengan spesifikasi pabrikan. Jika laju aliran menyimpang dari spesifikasi, sesuaikan katup atau aktuator sampai memenuhi persyaratan.
Langkah 5: Periksa kebocoran
- Tutup katup sepenuhnya:Setelah Anda mencapai laju aliran yang diinginkan, tutup katup sepenuhnya dan periksa kebocoran apa pun menggunakan pengukur tekanan atau detektor kebocoran. Jika ada kebocoran, sesuaikan katup atau aktuator sampai berhenti.
- Uji katup di bawah tekanan:Berikan tekanan ke katup dan periksa kebocoran apa pun pada tingkat tekanan yang berbeda. Jika katup bocor pada tekanan tinggi, sesuaikan katup atau aktuator untuk meningkatkan kinerja penyegelannya.
Langkah 6: Cek akhir
- Verifikasi posisi katup:Gunakan inspeksi visual atau indikator posisi untuk mengkonfirmasi bahwa katup berada di posisi tertutup sepenuhnya. Jika katup tidak sepenuhnya tertutup, sesuaikan secara manual sampai itu.
- Periksa tanda kalibrasi:Periksa tanda kalibrasi pada batang katup atau aktuator untuk memastikan bahwa katup kembali ke posisi yang sama setelah kalibrasi.
- Uji operasi katup:Buka dan tutup katup beberapa kali untuk memverifikasi bahwa ia beroperasi dengan lancar dan akurat. Periksa suara, getaran, atau resistensi yang tidak biasa selama operasi.
Jenis katup kupu -kupu dan pertimbangan kalibrasinya
Ada beberapa jenis katup kupu -kupu yang tersedia di pasaran, masing -masing dengan fitur unik dan persyaratan kalibrasi. Berikut adalah beberapa jenis katup kupu -kupu yang paling umum dan pertimbangan kalibrasinya:
Katup kupu -kupu konsentris
Katup kupu -kupu konsentris adalah jenis katup kupu -kupu yang paling dasar, dengan disk yang berpusat pada batang katup. Katup ini biasanya digunakan dalam aplikasi bertekanan rendah dan membutuhkan lebih sedikit kalibrasi daripada jenis katup lainnya. Namun, masih penting untuk memeriksa posisi katup, pengaturan aktuator, dan laju aliran secara teratur untuk memastikan kinerja yang optimal.
Katup kupu -kupu eksentrik
Katup kupu -kupu eksentrik memiliki disk offset yang memberikan kinerja penyegelan yang lebih baik dan pengurangan keausan. Katup ini biasanya digunakan dalam aplikasi bertekanan tinggi dan membutuhkan kalibrasi yang lebih tepat daripada katup kupu-kupu konsentris. Saat mengkalibrasi katup kupu -kupu yang eksentrik, penting untuk memperhatikan posisi katup, pengaturan aktuator, dan kinerja penyegelan untuk memastikan segel yang ketat dan mencegah kebocoran.
Katup kupu-kupu double-ecentric
Katup kupu-kupu ganda-eksentrik memiliki dua offset, satu di disk dan satu di batang, yang memberikan kinerja penyegelan yang lebih baik dan berkurangnya gesekan. Katup ini biasanya digunakan dalam aplikasi kritis di mana tingkat akurasi dan keandalan yang tinggi diperlukan. Saat mengkalibrasi katup kupu-kupu ganda-ekentrik, penting untuk mengikuti instruksi pabrik dengan cermat dan menggunakan peralatan kalibrasi khusus untuk memastikan hasil yang akurat dan konsisten.
Katup kupu-kupu triple-ecentric
Katup kupu-kupu triple-ekentris memiliki tiga offset, yang memberikan tingkat kinerja penyegelan tertinggi dan umur terpanjang. Katup ini umumnya digunakan dalam aplikasi suhu tinggi, bertekanan tinggi, dan korosif. Saat mengkalibrasi katup kupu-kupu triple-ekentris, penting untuk menggunakan kunci pas torsi untuk menyesuaikan aktuator ke pengaturan yang ditentukan dan untuk memeriksa posisi katup dan kinerja penyegelan secara teratur untuk memastikan kinerja yang optimal.
Produk katup kupu -kupu kami
Sebagai pemasok katup kupu-kupu terkemuka, kami menawarkan berbagai katup kupu-kupu berkualitas tinggi untuk memenuhi kebutuhan berbagai industri dan aplikasi. Produk kami meliputi:
- Aktuator Pneumatik Tri-Eccentric Butterfly Valve: Katup ini menampilkan desain triple-ecentric yang memberikan kinerja penyegelan yang sangat baik dan umur layanan yang panjang. Ini cocok untuk aplikasi suhu tinggi, bertekanan tinggi, dan korosif.
- Aktuator pneumatik flensa kupu -kupu vlave: Katup ini dirancang untuk digunakan dalam pipa dengan koneksi bergelang. Ini fitur aktuator pneumatik yang menyediakan operasi yang andal dan efisien.

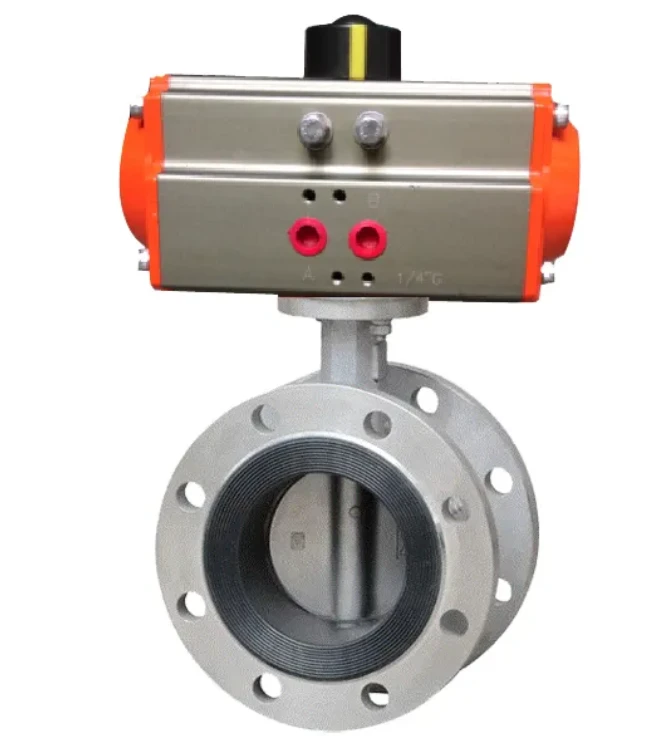

- Katup kupu -kupu sanitasi pneumatik: Katup ini dirancang khusus untuk digunakan dalam industri makanan, minuman, dan farmasi. Ini fitur desain sanitasi yang memenuhi standar kebersihan dan kebersihan tertinggi.
Hubungi kami untuk pengadaan dan konsultasi
Jika Anda membutuhkan katup kupu-kupu berkualitas tinggi atau memiliki pertanyaan tentang kalibrasi katup, jangan ragu untuk menghubungi kami. Tim ahli kami tersedia untuk memberi Anda saran profesional, dukungan teknis, dan solusi khusus untuk memenuhi kebutuhan spesifik Anda. Kami berkomitmen untuk menyediakan pelanggan kami dengan produk dan layanan terbaik dengan harga kompetitif. Apakah Anda adalah bisnis kecil atau perusahaan besar, kami dapat membantu Anda menemukan katup yang tepat untuk aplikasi Anda.
Referensi
- Buku Pegangan Valve, oleh Cameron Iron Works, Inc.
- Kontrol Buku Pegangan Katup, oleh Manajemen Proses Emerson
- Manual Instalasi dan Pemeliharaan Katup Kupu -kupu, oleh berbagai produsen
