Katup solenoid adalah komponen penting dalam berbagai industri, yang mengontrol aliran cairan dan gas dengan presisi dan efisiensi. Sebagai pemasok katup solenoid, saya telah melihat secara langsung bagaimana perangkat ini merupakan bagian integral dari banyak aplikasi. Di blog ini, saya akan mempelajari prinsip kerja katup solenoid, mendalami ilmu di balik pengoperasiannya, dan berbagai jenis yang tersedia di pasaran.
Struktur Dasar Katup Solenoid
Inti dari katup solenoid adalah elektromagnet, yang merupakan gulungan kawat yang dililitkan di sekitar inti. Ketika arus listrik melewati kumparan, maka timbul medan magnet. Medan magnet inilah yang menjadi tenaga penggerak yang memungkinkan solenoid valve berfungsi. Katup juga terdiri dari badan katup, pendorong, dan lubang tempat aliran fluida atau gas.
Plunger adalah komponen bergerak yang biasanya terbuat dari bahan feromagnetik. Itu ditempatkan di dalam kumparan dan dapat bergerak bebas dalam jarak terbatas. Badan katup menampung koil, pendorong, dan lubang, dan dirancang untuk mengarahkan aliran fluida atau gas.
Prinsip Kerja Katup Solenoid
Pengoperasian katup solenoid dapat dijelaskan dalam dua keadaan utama: keadaan berenergi dan keadaan tidak berenergi.
Keadaan tidak berenergi
Ketika tidak ada arus listrik yang mengalir melalui kumparan, katup solenoid berada dalam keadaan tidak berenergi. Dalam keadaan ini, pegas atau alat mekanis lainnya menjaga pendorong pada posisi tertentu. Untuk katup solenoid yang biasanya tertutup (NC), pendorong didorong ke lubang, menghalangi aliran fluida atau gas. Untuk katup solenoid yang biasanya terbuka (NO), pendorong diposisikan jauh dari lubang, sehingga fluida atau gas dapat mengalir dengan bebas.
Negara Berenergi
Ketika arus listrik dialirkan ke kumparan, maka akan timbul medan magnet. Gaya magnet yang dihasilkan oleh medan mengalahkan gaya pegas (dalam banyak kasus) dan menggerakkan pendorong. Dalam katup solenoid yang biasanya tertutup, pendorong ditarik menjauh dari lubang, membuka katup dan memungkinkan cairan atau gas mengalir melaluinya. Pada katup solenoid yang biasanya terbuka, pendorong didorong ke arah lubang, menutup katup dan menghentikan aliran.
Kecepatan pembukaan dan penutupan katup bergantung pada beberapa faktor, antara lain kekuatan medan magnet, massa pendorong, dan gaya pegas.
Jenis-Jenis Solenoid Valve dan Mekanisme Kerjanya
Ada beberapa jenis katup solenoid, masing-masing memiliki mekanisme kerja dan aplikasi uniknya sendiri.
Katup Solenoid Bertindak Langsung
Katup solenoid kerja langsung adalah jenis yang paling sederhana. Mereka beroperasi langsung pada dudukan katup, tanpa memerlukan perbedaan tekanan tambahan. Gaya magnet yang dihasilkan kumparan langsung menggerakkan pendorong untuk membuka atau menutup lubang. Katup ini cocok untuk aplikasi dengan laju aliran rendah dan tekanan rendah. Misalnya, alat ini biasa digunakan dalam sistem pengendalian air skala kecil, seperti pada peralatan rumah tangga.
Katup Solenoid yang Dioperasikan Pilot
Katup solenoid yang dioperasikan pilot dirancang untuk aplikasi dengan laju aliran tinggi dan tekanan tinggi. Mereka menggunakan katup pilot kecil untuk mengontrol tekanan di ruang di atas cakram katup utama. Ketika solenoid diberi energi, katup pilot terbuka, sehingga tekanan di dalam ruangan turun. Perbedaan tekanan ini menyebabkan cakram katup utama terbuka sehingga fluida atau gas dapat mengalir. Ketika solenoid tidak diberi energi, katup pilot menutup, dan tekanan di dalam ruang meningkat, sehingga menutup katup utama.
Katup Solenoid Dua Arah
Katup solenoid dua arah memiliki dua port: saluran masuk dan saluran keluar. Mereka digunakan untuk mengontrol aliran fluida atau gas dalam satu arah. Katup-katup ini dapat tertutup normal atau terbuka normal, tergantung pada kebutuhan aplikasi. Misalnya, dalam sistem pasokan air, katup solenoid dua arah yang biasanya tertutup dapat digunakan untuk menghentikan aliran air saat listrik dimatikan.
Katup Solenoid Tiga Arah
Katup solenoid tiga arah memiliki tiga port dan digunakan untuk mengalihkan aliran fluida atau gas antara dua jalur berbeda. Mereka dapat dikonfigurasi dengan berbagai cara, seperti biasanya tertutup, biasanya terbuka, atau universal. Katup solenoid tiga arah biasanya digunakan dalam aplikasi seperti sistem pendingin udara, yang digunakan untuk mengontrol aliran zat pendingin.
Aplikasi Katup Solenoid
Katup solenoid dapat diterapkan di berbagai industri.
Otomasi Industri
Dalam otomasi industri, katup solenoid digunakan untuk mengontrol aliran cairan dan gas dalam proses manufaktur. Mereka digunakan dalam sistem pneumatik dan hidrolik untuk mengoperasikan silinder, aktuator, dan komponen lainnya. Misalnya, pada mesin pengemas, katup solenoid dapat digunakan untuk mengontrol aliran udara bertekanan untuk mengoperasikan gripper dan mekanisme penyegelan.
Peralatan Medis
Dalam bidang medis, katup solenoid digunakan pada perangkat seperti ventilator, mesin dialisis, dan sistem pengiriman obat. Mereka digunakan untuk mengontrol aliran gas dan cairan dengan presisi tinggi, memastikan keamanan dan efektivitas perawatan medis.
Peralatan Rumah Tangga
Pada peralatan rumah tangga, katup solenoid digunakan di mesin cuci, mesin pencuci piring, dan pemanas air. Mereka digunakan untuk mengontrol aliran air, memastikan peralatan beroperasi secara efisien.
Penawaran Produk Kami
Sebagai pemasok katup solenoid, kami menawarkan berbagai macam katup solenoid berkualitas tinggi untuk memenuhi beragam kebutuhan pelanggan kami. Kita punyaKatup Solenoid 110V, yang cocok untuk aplikasi di mana tersedia catu daya 110V. Katup ini dirancang untuk memberikan kinerja yang andal dan daya tahan jangka panjang.

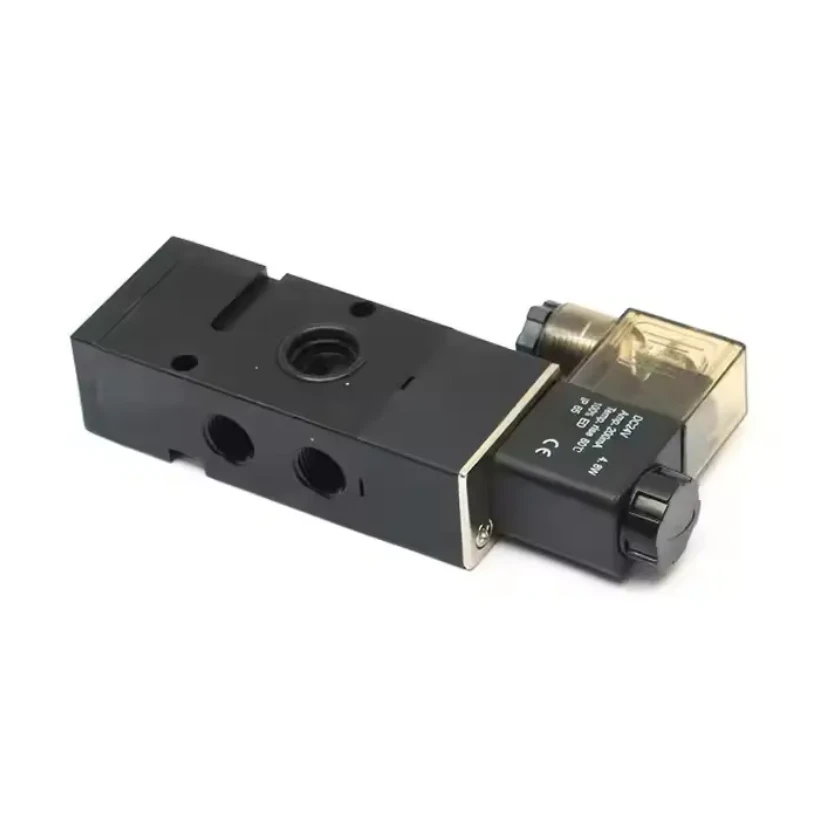

KitaKatup Solenoid Aktuator Pneumatik Kerja Tunggal Dan Gandaideal untuk sistem kontrol pneumatik. Mereka dirancang untuk memberikan kontrol yang tepat terhadap aliran udara bertekanan, memastikan kelancaran pengoperasian aktuator pneumatik.
Untuk peralatan mekanik yang memerlukan kontrol khusus dan presisi tinggi, kami punyaPeralatan Mekanik Khusus, Katup Solenoid Kontrol Udara Pneumatik Presisi Tinggi. Katup ini dirancang untuk memenuhi persyaratan ketat peralatan mekanis, memberikan kontrol aliran udara pneumatik yang akurat dan andal.
